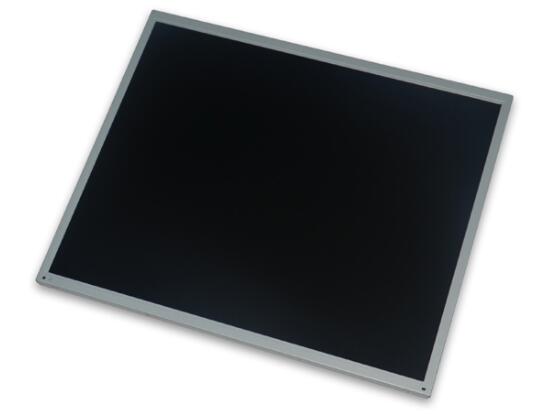

品牌：友达AUO
尺寸：17英寸
型号：G170ETN02.1
分辨率：1280(RGB)×1024 , SXGA
工作温度：-30 ~ 85°C
储存温度：-30 ~ 85 °C
外观尺寸（LCM）：341.6(W)×274.0(H) mm
显示（AA）尺寸：337.92(W)×270.336(H) mm
背光亮度：800 cd/m2 (Typ.)
对比度：700:1 (Typ.) (透射)
可视角度：80/80/60/70 (Typ.)(CR≥10)
响应时间：TBD (ms)
接口：LVDS(1ch,6/8-bit)
PIN数：30pin
全国咨询服务热线:021-54808966
一：友达17寸液晶模组G170ETN02.1基本概况
| 品 牌 | 友达 AUO |
| 面板型号 | G170ETN02.1 |
| 作业温度 | -30 ~ 85 °C |
| 保存温度 | -30 ~ 85 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 17英寸 |
| 解析度/分辨率 | 1280(RGB)×1024 , SXGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 5:4 (H:V) |
| 点间距 | 0.088×0.264 mm |
| 像素间距 | 0.264×0.264 mm |
| 风景肖像 | 风景模式 |
| 模组重量 | 1.59Kgs (Max.) |
| 表面处理 | 雾面，Hard coating (3H) |
| 显示区域 | 337.92(W)×270.336(H) mm |
| 可视区域 | 341.6(W)×274.0(H) mm |
| 外观尺寸 | 341.6(W)×274.0(H) mm |
| 外观厚度 | 12.45 (Typ.) mm |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 800 cd/m² (Typ.) |
| 对比度 | 700:1 (Typ.) (透射) |
| 显示颜色 | 16.7M (8-bit) |
| 显示色域 | 90% NTSC (CIE1931) |
| 响应时间 | TBD (ms) |
| 可视角度 | 80/80/60/70 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.313; Wy:0.329 |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 30K(Typ.) (Hours) |
| 背光电路 | 含LED驱动器 |
| 输入电压 | 31/34V (Typ./Max.) |
| 背光功耗 | 12.4/13.2W (Typ./Max.) |
| 信号接口 | LVDS (2 ch, 8-bit) |
| 面板电压 | 5.0V (Typ.) |
| 面板电流 | 1.4/1.68A (Typ./Max.) |
| 面板功率 | 7/8.4W (Typ./Max.) |
| 接口类型 | 端子 |
| 接口间距 | 1.0mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 30pin |
