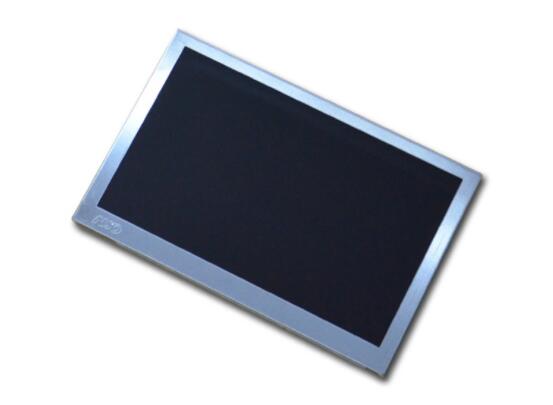

品牌：友达AUO
尺寸：7.0英寸
型号：G070VVN01.2
分辨率：800(RGB)×480 , WVGA
工作温度：-20 ~ 70 °C
储存温度：-30 ~ 80 °C
外观尺寸（LCM）：164.55(H) × 104.71(V)
显示（AA）尺寸：152.4×91.44 mm (H×V)
背光亮度：600cd/m2 (Typ.)
对比度：1500:1 (Typ.) (透射)
可视角度：80/80/80/80 (Typ.)(CR≥10)
响应时间：10/25 (Typ.)(Tr+Td) ms
接口：Parallel RGB (1 ch, 6/8-bit)
PIN数：50pin
全国咨询服务热线:021-54808966
一：友达7寸液晶模组G070VVN01.2基本概况
| 品 牌 | 友达 AUO |
| 面板型号 | G070VVN01.2 |
| 作业温度 | -20 ~ 70°C |
| 保存温度 | -30 ~ 80 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 7.0英寸 |
| 解析度/分辨率 | 800(RGB)×480 , WVGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 15:9 (H:V) |
| 点间距 | 0.0635×0.1905 mm (H×V) |
| 像素间距 | 0.1905×0.1905 mm (H×V) |
| 风景肖像 | 风景模式 |
| 模组重量 | 143g (Typ./Max.) |
| 表面处理 | 雾面，Hard coating (3H) |
| 显示区域 | 152.4×91.44 mm (H×V) |
| 可视区域 | 154.2×93.2 mm (H×V) |
| 外观尺寸 | 164.55(H) × 104.71(V) |
| 外观厚度 | 8.5 (Max.) |
| 触摸屏 | 无 |
| 显示模式 | AMVA3，常黑显示，透射式 |
| 背光亮度 | 600cd/m² (Typ.) |
| 对比度 | 1500:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 显示色域 | 70% NTSC (CIE1931) |
| 响应时间 | 10/25 (Typ.)(Tr+Td) ms |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.310; Wy:0.330 |
| 亮度变动 | 1.30 (Max.)(5 points) |
| 灯管位置 | 侧入式光源(底部） |
| 背光模式 | WLED |
| 灯管寿命 | 30K(Min.) (Hours) |
| 背光电路 | 包含在LED驱动器 |
| 输入电压 | 22.4/25.2V (Typ./Max.) |
| 背光功耗 | 2.69/3.03W (Typ./Max.) |
| 信号接口 | Parallel RGB (1 ch, 6/8-bit) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | 160/197mA (Typ./Max.) |
| 面板功率 | 528/650mW (Typ./Max.) |
| 接口类型 | 端子 |
| 接口间距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 50 pins |
