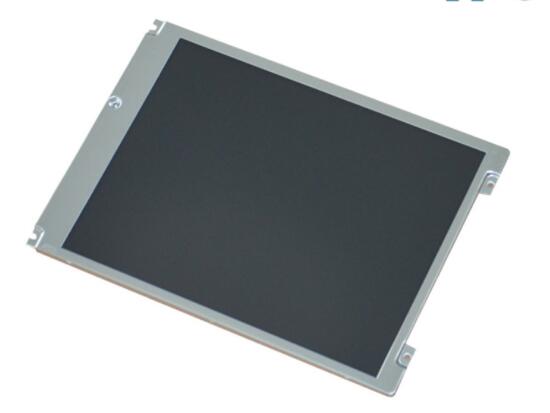

品牌：AUO友达
尺寸：8.4英寸
型号：G084SN03 V3
分辨率：800(RGB)×600 , SVGA
工作温度：-20 ~ 70 °C
储存温度：-20 ~ 70 °C
外观尺寸（LCM）：203×142.5 mm (H×V)
显示（AA）尺寸：170.4×127.8 mm (H×V)
背光亮度：250 cd/m2 (Typ.)
对比度：600:1 (Typ.) (透射)
可视角度：80/80/80/60 (Typ.)(CR≥10)
响应时间：20/10(Typ.)(Tr/Td) (ms)
接口：LVDS(1ch,6/8-bit)
PIN数：20pin
全国咨询服务热线:021-54808966
一：友达8.4寸液晶模组G084SN03 V3基本概况
| 品 牌 | 友达 AUO |
| 面板型号 | G084SN03 V3 |
| 作业温度 | -20 ~ 70 °C |
| 保存温度 | -20 ~ 70 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 8.4英寸 |
| 解析度/分辨率 | 800(RGB)×600 , SVGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 4:3(H:V) |
| 点间距 | 0.071×0.213 mm (H×V) |
| 像素间距 | 0.213×0.213 mm (H×V) |
| 风景肖像 | 风景模式 |
| 模组重量 | TBD |
| 表面处理 | 雾面，Hard coating (3H) |
| 显示区域 | 170.4×127.8 mm (H×V) |
| 可视区域 | 173.8×131.2 mm (H×V) |
| 外观尺寸 | 203×142.5 mm (H×V) |
| 外观厚度 | 5.7 (Typ.) mm |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 250 cd/m² (Typ.) |
| 对比度 | 600:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 显示色域 | 45%NTSC(CIE1931) |
| 响应时间 | 20/10(Typ.)(Tr/Td) (ms) |
| 可视角度 | 80/80/80/60 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.310; Wy:0.330 |
| 亮度变动 | 1.33 (Typ.)(9 points) |
| 灯管位置 | 侧入式光源(底部） |
| 背光模式 | WLED |
| 灯管寿命 | 30K(Typ.) (Hours) |
| 背光电路 | 含LED驱动器 |
| 输入电压 | 12.0±1.2V |
| 背光功耗 | 2.76/2.97W (Typ./Max.) |
| 信号接口 | LVDS(1ch,6/8-bit) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | 270/330mA (Typ./Max.) |
| 面板功率 | 0.9/1.2W (Typ./Max.) |
| 接口类型 | 端子 |
| 接口间距 | 1.0mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 20pins |
