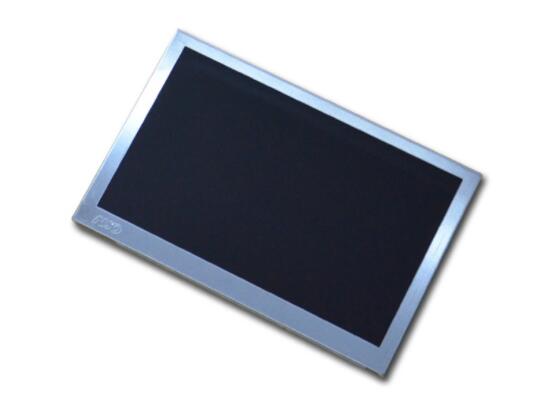

G070VTN02.0

品牌：友达AUO

尺寸：7.0英寸

型号：G070VTN02.0

分辨率：800(RGB)×480 , WVGA

工作温度：-30 ~ 70°C

储存温度：-40 ~ 95 °C

外观尺寸（LCM）：169(H) × 103.51(V)

显示（AA）尺寸：152.4×91.44 mm (H×V)

背光亮度：1500cd/m2 (Typ.)

对比度：600:1 (Typ.) (透射

可视角度：65/65/50/60 (Typ.)(CR≥10)

响应时间：12/18 (Typ.)(Tr+Td) ms

接口：Parallel RGB (1 ch, 6-bit)

PIN数：50pin

全国咨询服务热线:021-54808966

产品详情

一：友达7寸液晶模组G070VTN02.0基本概况

品牌	友达 AUO
面板型号	G070VTN02.0
作业温度	-30 ~ 70°C
保存温度	-40 ~ 95 °C
RoHS状态	RoHS

二：友达7寸液晶模组G070VTN02.0结构详情

面板尺寸	7.0英寸
解析度/分辨率	800(RGB)×480 , WVGA
像素配置	RGB垂直条状
模组比例	15:9 (H:V)
点间距	0.0635×0.1905 (H×V)
像素间距	0.1905×0.1905 (H×V)
风景肖像	风景模式
模组重量	157g (Typ./Max.)
表面处理	雾面，Hard coating (3H)
显示区域	152.4×91.44 mm (H×V)
可视区域	155.41(H) × 94.66(V)
外观尺寸	169(H) × 103.51(V)
外观厚度	6.22±0.3
触摸屏	无

三：友达7寸液晶模组G070VTN02.0光学参数

显示模式	TN，常白显示，透射式
背光亮度	1500cd/m² (Typ.)
对比度	600:1 (Typ.) (透射)
显示颜色	262K (6-bit )
显示色域	66% NTSC (CIE1931)
响应时间	12/18 (Typ.)(Tr+Td) ms
可视角度	65/65/50/60 (Typ.)(CR≥10)
白色色度	Wx:0.310; Wy:0.330
亮度变动	1.30 (Max.)(5 points)

四、友达7寸液晶模组G070VTN02.0电子特性

灯管位置	侧入式光源(底部）
背光模式	WLED
灯管寿命	10K(Min.) (Hours)
背光电路	--
输入电压	25.6/27.2V (Typ./Max.)
背光功耗	5.44W (Max.)

五、友达7寸液晶模组G070VTN02.0信号接口详情

信号接口	Parallel RGB (1 ch, 6-bit)
面板电压	3.3/11.0/20.0/-10.0V (Typ.)(VDD/AVDD/VGH/VGL)
面板电流	11.6/22.2/0.22/0.27mA (Typ.)(IDD/AIDD/IGH/IGL)
面板功率	290mW (Typ.)
接口类型	FPC
接口间距	0.5mm
接口数量	1 pcs
接口pin数	50pins

● 备注：以上友达7寸G070VTN02.0参数仅供参考，如有某项参数不准确，可以联系我们销售人员提供产品G070VTN02.0的sheet-date，产品参数均以pdf规格为准。
