品牌：群创 INNOLUX
尺寸：5.0英寸
型号：EJ050NA-01G
分辨率：800(RGB)×480 , WVGA
工作温度：-20 ~ 70 °C
储存温度：-30 ~ 80 °C
外观尺寸（LCM）：120.7×76.3mm（H×V）
显示（AA）尺寸：108(W)×64.8(H) mm
背光亮度：350 cd/m2 (Typ.)
对比度：500:1 (Typ.) (透射)
可视角度：70/70/50/70 (Typ.)(CR≥10)
响应时间：10/15 (Typ.)(Tr/Td) (ms)
接口：Parallel RGB(1ch,8-bit)
PIN数：50pin
全国咨询服务热线:021-54808966

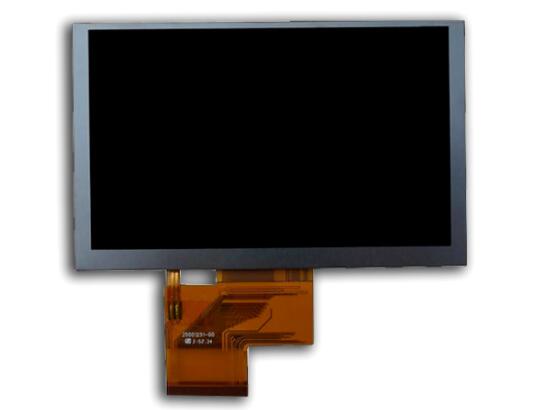

一：群创5寸液晶模组EJ050NA-01G基本概况
| 品 牌 | 群创 INNOLUX |
| 面板型号 | EJ050NA-01G |
| 作业温度 | -20 ~ 70 °C |
| 保存温度 | -30 ~ 80 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 5英寸 |
| 解析度/分辨率 | 800(RGB)×480 , WVGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 15:9(H:V) |
| 点间距 | 0.045×0.135 mm（H×V） |
| 像素间距 | 0.135×0.135mm（H×V） |
| 风景肖像 | 风景模式 |
| 模组重量 | 58.5g (Typ.) |
| 表面处理 | Clear |
| 显示区域 | 108(W)×64.8(H) mm |
| 可视区域 | 110.6(W)×67.6(H) mm |
| 外观尺寸 | 120.7×76.3mm（H×V） |
| 外观厚度 | 3.10±0.2 mm |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 350 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) |
| 显示颜色 | 16.7M (8-bit ) |
| 显示色域 | 50% NTSC (CIE1931) |
| 响应时间 | 10/15 (Typ.)(Tr/Td) (ms) |
| 可视角度 | 70/70/50/70 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.310; Wy:0.330 |
| 亮度变动 | 1.33/1.43 (Typ./Max.)(9points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 15K(Min.) (Hours) |
| 背光电路 | 无 |
| 输入电压 | 21.7±21.V |
| 背光功耗 | 868mW(Typ.) |
| 信号接口 | Parallel RGB(1ch,8-bit) |
| 面板电压 | 3.3/10.4/16.0/-6.0V(Typ)(DVDD/AVDD/VGH/VGL) |
| 面板电流 | 10.0/50.0/1.0/1.0mA(Typ)(DIDD/AIDD/IGH/IGL) |
| 面板功率 | 0.223W |
| 接口类型 | FPC |
| 接口间距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 50 pins |
