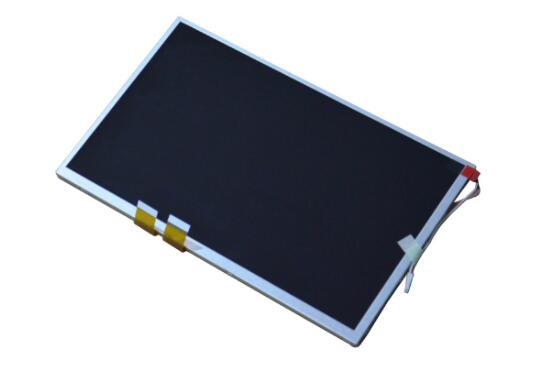

品牌：群创 INNOLUX
尺寸：10.4英寸
型号：LSA40AT9001
分辨率：800(RGB)×600 , SVGA
工作温度：-10 ~ 50 °C
储存温度：-20~ 60 °C
外观尺寸（LCM）：228.4×175.4mm（H×V）
显示（AA）尺寸：211.2(H)×158.4(V) mm
背光亮度：250 cd/m2 (Typ.)
对比度：500:1 (Typ.) (透射)
可视角度：70/70/50/60 (Typ.)(CR≥10)
响应时间：10/15 (Typ.)(Tr/Td) (ms)
接口：Parallel RGB(1ch,8-bit)
PIN数：60pin
全国咨询服务热线:021-54808966
一：群创10.4寸液晶模组LSA40AT9001基本概况
| 品 牌 | 群创 INNOLUX |
| 面板型号 | LSA40AT9001 |
| 作业温度 | -10 ~ 50 °C |
| 保存温度 | -20~ 60 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 10.4英寸 |
| 解析度/分辨率 | 800(RGB)×600 , SVGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 4:3(H:V) |
| 点间距 | 0.088×0.264 mm（H×V） |
| 像素间距 | 0.264×0.264mm（H×V） |
| 风景肖像 | 风景模式 |
| 模组重量 | 379g (Typ.) |
| 表面处理 | Hard coating(3H) |
| 显示区域 | 211.2(H)×158.4(V) mm |
| 可视区域 | 214.2(H)×162.5(V) mm |
| 外观尺寸 | 228.4×175.4mm（H×V） |
| 外观厚度 | 5.9±0.3 mm |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 250 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) |
| 显示颜色 | 262k/16.2M(6-bit/ 6-bit+Dithering) |
| 显示色域 | 50% NTSC (CIE1931) |
| 响应时间 | 10/15 (Typ.)(Tr/Td) (ms) |
| 可视角度 | 70/70/50/60 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.310; Wy:0.330 |
| 亮度变动 | 1.33/1.43 (Typ./Max.)(9points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 20K(Min.) (Hours) |
| 背光电路 | 无 |
| 输入电压 | 9.6/10.5V(Typ./Max.) |
| 背光功耗 | 2.3/2.52W (Typ./Max.) |
| 信号接口 | Parallel RGB(1ch,6/8-bit) |
| 面板电压 | 3.3/10.5V (Typ.)(VCC/AVDD) |
| 面板电流 | 6/40mA (Typ.)(ICC/IAVDD) |
| 面板功率 | --- |
| 接口类型 | FPC |
| 接口间距 | 0.5mm |
| 接口数量 | 1pcs |
| 接口pin数 | 60 pins |
