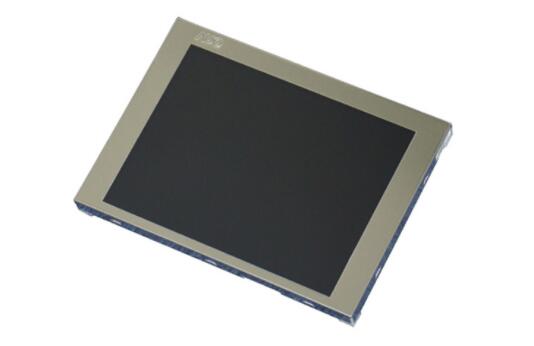

品牌：奇美 （Chimei Innolux）
尺寸：5.7英寸
型号：G057VGE-T01
分辨率：640(RGB)×480 , VGA
工作温度：-30 ~ 85°C
储存温度：-40 ~ 95 °C
外观尺寸（LCM）：144×104.6mm（H×V）
显示（AA）尺寸：115.2(W)×86.4(H) mm
背光亮度：450 cd/m2 (Typ.)
对比度：800:1 (Typ.) (透射)
可视角度：80/80/70/70 (Typ.)(CR≥10)
响应时间：15/35 (Typ.)(Tr/Td)
接口：TTL(1ch,6-bit)
PIN数：33pin
全国咨询服务热线:021-54808966
一：奇美5.7寸液晶模组G057VGE-T01基本概况
| 品 牌 | 奇美 （Chimei Innolux） |
| 面板型号 | G057VGE-T01 |
| 作业温度 | -30 ~ 85°C |
| 保存温度 | -40 ~ 95 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 5.7英寸 |
| 解析度/分辨率 | 640(RGB)×480 , VGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 15:9(H:V) |
| 点间距 | 0.060×0.180 mm（H×V） |
| 像素间距 | 0.180×0.180mm（H×V） |
| 风景肖像 | 风景模式 |
| 模组重量 | 155/170g(Typ./Max) |
| 表面处理 | 雾面(Haze 25%) |
| 显示区域 | 115.2(W)×86.4(H) mm |
| 可视区域 | 118.2(W)×89.4(H) mm |
| 外观尺寸 | 144×104.6mm（H×V） |
| 外观厚度 | 12.3±0.5mm |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 450 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) |
| 显示颜色 | 262K(6-bit ) |
| 显示色域 | 54% NTSC (CIE1931) |
| 响应时间 | 15/35 (Typ.)(Tr/Td) |
| 可视角度 | 80/80/70/70 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.310; Wy:0.329 |
| 亮度变动 | 1.25/1.40 (Typ./Max.)(5points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 50K(Min.) (Hours) |
| 背光电路 | 含LED 驱动器 |
| 输入电压 | 12.0±1.2V |
| 背光功耗 | 2.45W(Typ.) |
| 信号接口 | TTL(1ch,6-bit) |
| 面板电压 | 3.3V(Typ) |
| 面板电流 | 140/190mA(Typ./Max.) |
| 面板功率 | 0.53W |
| 接口类型 | 端子 |
| 接口间距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 33 pins |
