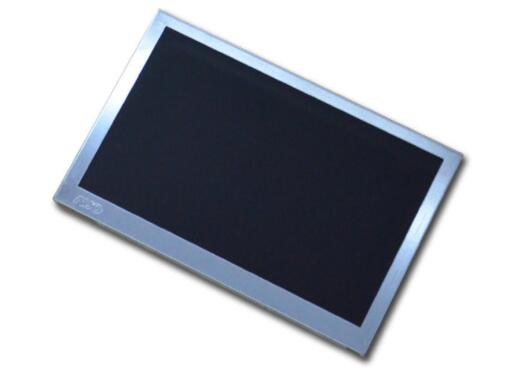

品牌：奇美 （Chimei Innolux）
尺寸：7.0英寸
型号：G070Y3-T01
分辨率：800(RGB)×480 , WVGA
工作温度：-30 ~ 85°C
储存温度：-40 ~ 90 °C
外观尺寸（LCM）：168×94mm（H×V）
显示（AA）尺寸：156(W)×82.8(H) mm
背光亮度：600 cd/m2 (Typ.)
对比度：650:1 (Typ.) (透射)
可视角度：70/70/60/60 (Typ.)(CR≥10)
响应时间：响应时间 5/11 (Typ.)(Tr/Td) (ms)
接口：Parallel RGB(1ch,8-bit)
PIN数：50pin
全国咨询服务热线:021-54808966
一：奇美7寸液晶模组G070Y3-T01基本概况
| 品 牌 | 奇美 （Chimei Innolux） |
| 面板型号 | G070Y3-T01 |
| 作业温度 | -30 ~ 85°C |
| 保存温度 | -40 ~ 90 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 7英寸 |
| 解析度/分辨率 | 800(RGB)×480 , WVGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 17:9(H:V) |
| 点间距 | 0.065×0.1725 mm（H×V） |
| 像素间距 | 0.195×0.1725mm（H×V） |
| 风景肖像 | 风景模式 |
| 模组重量 | 180g (Typ.) |
| 表面处理 | 雾面（Haze 25%）,Hardcoating(3H) |
| 显示区域 | 156(W)×82.8(H) mm |
| 可视区域 | 159.3(W)×86.0(H) mm |
| 外观尺寸 | 168×94mm（H×V） |
| 外观厚度 | 5.7/6.65(Typ./Max.）mm |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 600 cd/m² (Typ.) |
| 对比度 | 650:1 (Typ.) (透射) |
| 显示颜色 | 262K (6-bit ) |
| 显示色域 | 60% NTSC (CIE1931) |
| 响应时间 | 5/11 (Typ.)(Tr/Td) (ms) |
| 可视角度 | 70/70/60/60 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.310; Wy:0.329 |
| 亮度变动 | 1.25/1.40 (Typ./Max.)(5points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 30K(Min.) (Hours) |
| 背光电路 | 无 |
| 输入电压 | 26.1/27.9/29.7V(Min./Typ./Max.) |
| 背光功耗 | 1.674W(Typ.) |
| 信号接口 | Parallel RGB(1ch,8-bit) |
| 面板电压 | 3.3/10.5/18.0/-7.0V(Typ)(VCC/AVDD/VGH/VGL) |
| 面板电流 | 2.86/21.0/0.13/0.13mA(Typ)(ICC/IDD/IGG/IEE) |
| 面板功率 | --- |
| 接口类型 | FPC |
| 接口间距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 50 pins |
