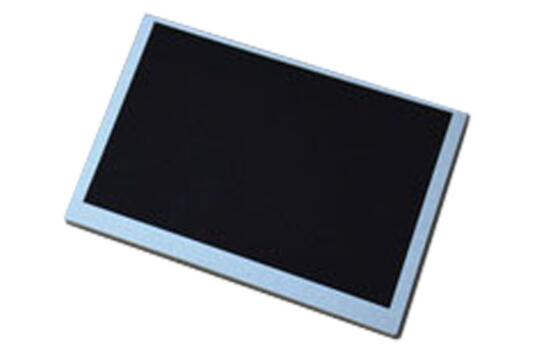

品牌：群创 INNOLUX
尺寸：8.0英寸
型号：G080Y1-T01
分辨率：800(RGB)×480 , WVGA
工作温度：-30 ~ 85°C
储存温度：-40 ~ 90 °C
外观尺寸（LCM）：190×120mm（H×V）
显示（AA）尺寸：173.4(W)×104.04(H) mm
背光亮度：600 cd/m2 (Typ.)
对比度：600:1 (Typ.) (透射)
可视角度：70/70/60/60 (Typ.)(CR≥10)
响应时间：5/11 (Typ.)(Tr/Td) (ms)
接口：TTL(1ch,6/8-bit)
PIN数：60pin
全国咨询服务热线:021-54808966
一：奇美8寸液晶模组G080Y1-T01基本概况
| 品 牌 | 奇美 （Chimei Innolux） |
| 面板型号 | G080Y1-T01 |
| 作业温度 | -30 ~ 85°C |
| 保存温度 | -40 ~ 90 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 8英寸 |
| 解析度/分辨率 | 800(RGB)×480 , WVGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 15:9(H:V) |
| 点间距 | 0.07225×0.21675 mm（H×V） |
| 像素间距 | 0.21675×0.21675mm（H×V） |
| 风景肖像 | 风景模式 |
| 模组重量 | 172g (Typ.) |
| 表面处理 | 雾面,Hardcoating(3H) |
| 显示区域 | 173.4(W)×104.04(H) mm |
| 可视区域 | 175.2(W)×105.84(H) mm |
| 外观尺寸 | 190×120mm（H×V） |
| 外观厚度 | 5.06±0.3mm |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 600 cd/m² (Typ.) |
| 对比度 | 600:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.2M (6-bit/6bit+FRC ) |
| 显示色域 | 72% NTSC (CIE1931) |
| 响应时间 | 5/11 (Typ.)(Tr/Td) (ms) |
| 可视角度 | 70/70/60/60 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.313; Wy:0.329 |
| 亮度变动 | 1.25/1.40 (Typ./Max.)(5points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 30K(Min.) (Hours) |
| 背光电路 | 无 |
| 输入电压 | 28.8/31.5V(Typ./Max.) |
| 背光功耗 | 3.45W(Typ.) |
| 信号接口 | TTL(1ch,6/8-bit) |
| 面板电压 | 3.3/12/18.0/-7V(Typ)(VCC/AVDD/VGH/VGL) |
| 面板电流 | 22.8/36.5/0.206/0.211mA(Typ)(ICC/IDD/IGG/IEE) |
| 面板功率 | --- |
| 接口类型 | FPC |
| 接口间距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 60 pins |
