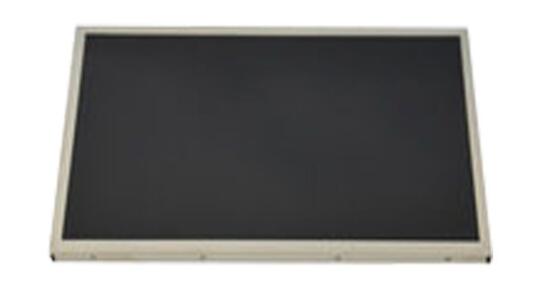

品牌：奇美 （Chimei Innolux）
尺寸：10.1英寸
型号：G101ICE-L01
分辨率：1280(RGB)×800 , WXGA
工作温度：-20 ~ 70 °C
储存温度：-25~ 70 °C
外观尺寸（LCM）：230.7×152.55mm（H×V）
显示（AA）尺寸：216.96(H)×135.6(V) mm
背光亮度：500cd/m2 (Typ.)
对比度：800:1 (Typ.) (透射)
可视角度：85/85/85/85 (Typ.)(CR≥10)
响应时间：14/11 (Typ.)(Tr/Td) （ms）
接口：LVDS(1ch,6/8-bit)
PIN数：40pin
全国咨询服务热线:021-54808966
一：奇美10.1寸液晶模组G101ICE-L01基本概况
| 品 牌 | 奇美 （Chimei Innolux） |
| 面板型号 | G101ICE-L01 |
| 作业温度 | -20~ 70°C |
| 保存温度 | -25~ 70 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 10.1英寸 |
| 解析度/分辨率 | 1280(RGB)×800 , WXGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 16:10 |
| 点间距 | 0.565×00.1695mm（H×V） |
| 像素间距 | 0.1695×0.1695mm（H×V） |
| 风景肖像 | 风景模式 |
| 模组重量 | 360/375g(Typ./Max.) |
| 表面处理 | 雾面Hard coating(3H) |
| 显示区域 | 216.96(H)×135.6(V) mm |
| 可视区域 | 218.96(H)×137.6(V) mm |
| 外观尺寸 | 230.7×152.55mm（H×V） |
| 外观厚度 | 6.5±0.5mm |
| 触摸屏 | 无 |
| 显示模式 | AAS，常黑显示，透射式 |
| 背光亮度 | 500cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.7M (6-bit/8bit) |
| 显示色域 | 52% NTSC (CIE1931) |
| 响应时间 | 14/11 (Typ.)(Tr/Td) （ms） |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.313; Wy:0.329 |
| 亮度变动 | 1.43 (Max.)(5points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 50K(Min.) (Hours) |
| 背光电路 | 无 |
| 输入电压 | 12.0V(Typ.) |
| 背光功耗 | 5.0/5.8W(Typ./Max) |
| 信号接口 | LVDS(1ch,6/8-bit) |
| 面板电压 | 3.3V(Typ.) |
| 面板电流 | 265/320mA(Typ./Max) |
| 面板功率 | --- |
| 接口类型 | 端子 |
| 接口间距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 40pins |
