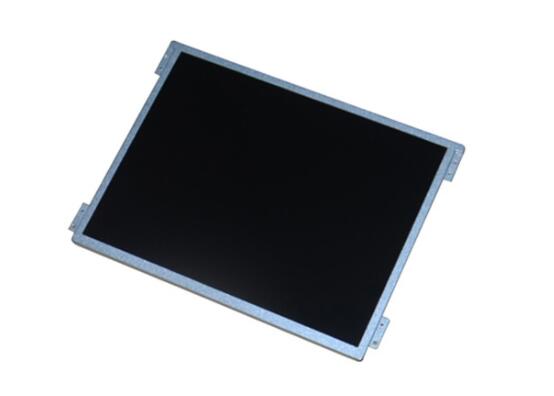

品牌：奇美 （Chimei Innolux）
尺寸：10.4英寸
型号：G104AGE-L02
分辨率：800(RGB)×600 , SVGA
工作温度：-30 ~ 85°C
储存温度：-30 ~ 85 °C
外观尺寸（LCM）：243×184mm（H×V）
显示（AA）尺寸：211.2(H)×158.4(V) mm
背光亮度：400 cd/m2 (Typ.)
对比度：700:1 (Typ.) (透射
可视角度：80/80/70/70 (Typ.)(CR≥10)
响应时间：5/11 (Typ.)(Tr/Td) (ms)
接口：LVDS(1ch,6/8-bit)
PIN数：20pin
全国咨询服务热线:021-54808966
一：奇美10.4寸液晶模组G104AGE-L02 基本概况
| 品 牌 | 奇美 （Chimei Innolux） |
| 面板型号 | G104AGE-L02 |
| 作业温度 | -30~ 85°C |
| 保存温度 | -30 ~ 85°C |
| RoHS状态 | RoHS |
| 面板尺寸 | 10.4英寸 |
| 解析度/分辨率 | 800(RGB)×600 , SVGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 4:3 |
| 点间距 | 0.088×0.264mm（H×V） |
| 像素间距 | 0.264×0.264mm（H×V） |
| 风景肖像 | 风景模式 |
| 模组重量 | 505/540g(Typ./Max.) |
| 表面处理 | 雾面,Hard coating(3H) |
| 显示区域 | 211.2(H)×158.4(V) mm |
| 可视区域 | 214.8(H)×162.7(V) mm |
| 外观尺寸 | 243×184mm（H×V） |
| 外观厚度 | 8.5(Typ.)mm |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 400 cd/m² (Typ.) |
| 对比度 | 700:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.2M (6-bit/6bit+FRC ) |
| 显示色域 | 53% NTSC (CIE1931) |
| 响应时间 | 5/11 (Typ.)(Tr/Td) (ms) |
| 可视角度 | 80/80/70/70 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.303; Wy:0.334 |
| 亮度变动 | 1.25/1.40 (Max.)(5points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 50K(Min.) (Hours) |
| 背光电路 | 无 |
| 输入电压 | 12.0±5.0V |
| 背光功耗 | 3.0/3.6W(Typ./Max.) |
| 信号接口 | LVDS(1ch,6/8-bit) |
| 面板电压 | 3.3V(Typ.) |
| 面板电流 | 410/495mA(Typ./Max.) |
| 面板功率 | 1.35/1.63W（Typ./Max.） |
| 接口类型 | 端子 |
| 接口间距 | 1.0mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 20 pins |
