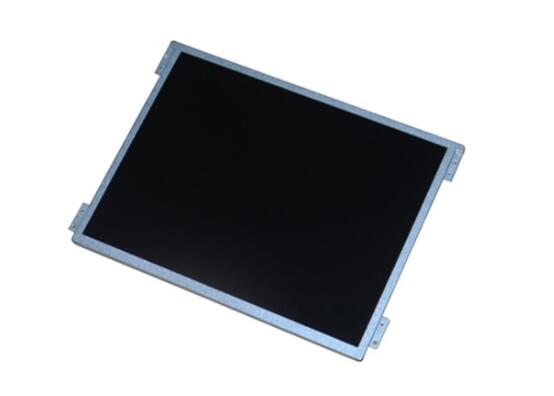

品牌：奇美 （Chimei Innolux）
尺寸：10.4英寸
型号：G104V1-T03
分辨率：640(RGB)×480 , VGA
工作温度：-30 ~ 80°C
储存温度：-30 ~ 80 °C
外观尺寸（LCM）：225.5×176.3mm（H×V）
显示（AA）尺寸：211.2(H)×158.4(V) mm
背光亮度：500 cd/m2 (Typ.)
对比度：1500:1 (Typ.) (透射)
可视角度：88/88/88/88 (Typ.)(CR≥10)
响应时间：14/9 (Typ.)(Tr/Td) (ms)
接口：---
PIN数：31pin
全国咨询服务热线:021-54808966
一：奇美10.4寸液晶模组G104V1-T03 基本概况
| 品 牌 | 奇美 （Chimei Innolux） |
| 面板型号 | G104V1-T03 |
| 作业温度 | -30~ 80°C |
| 保存温度 | -30 ~ 80°C |
| RoHS状态 | RoHS |
| 面板尺寸 | 10.4英寸 |
| 解析度/分辨率 | 640(RGB)×480 , VGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 4:3(H:V) |
| 点间距 | 0.110×0.330mm（H×V） |
| 像素间距 | 0.330×0.330mm（H×V） |
| 风景肖像 | 风景模式 |
| 模组重量 | 395±50g(Typ./Max.) |
| 表面处理 | 雾面（Haze 25%）,Hard coating(3H) |
| 显示区域 | 211.2(H)×158.4(V) mm |
| 可视区域 | 215.4(H)×161.8(V) mm |
| 外观尺寸 | 225.5×176.3mm（H×V） |
| 外观厚度 | 7.81/9.34(Typ./Max.)mm |
| 触摸屏 | 无 |
| 显示模式 | Super MVA，常黑显示，透射式 |
| 背光亮度 | 500 cd/m² (Typ.) |
| 对比度 | 1500:1 (Typ.) (透射) |
| 显示颜色 | 262K (6-bit ) |
| 显示色域 | 55% NTSC (CIE1931) |
| 响应时间 | 14/9 (Typ.)(Tr/Td) (ms) |
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.313; Wy:0.29 |
| 亮度变动 | 1.40 (Max.)(5points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 50K(Min.) (Hours) |
| 背光电路 | 无 |
| 输入电压 | 10.8/12.0/12.6V（Min./Typ./Max.） |
| 背光功耗 | 7.32W(Typ.) |
| 信号接口 | --- |
| 面板电压 | 3.3/5.0V(Typ.)(VCC) |
| 面板电流 | 490/390mA(Typ.)/(ICC)) |
| 面板功率 | 1.617W（Typ.） |
| 接口类型 | 端子 |
| 接口间距 | 1.0mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 31 pins |
