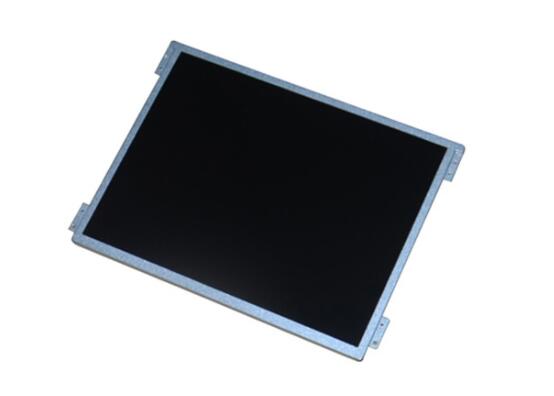

品牌：奇美 （Chimei Innolux）
尺寸：10.4英寸
型号：G014X1-L03
分辨率：1024(RGB)×768 , XGA
工作温度：-20 ~ 70 °C
储存温度：-20 ~ 70 °C
外观尺寸（LCM）：238.6×175.8mm（H×V）
显示（AA）尺寸：210.4(W)×157.8(H) mm
背光亮度：350 cd/m2 (Typ.)
对比度：1000:1 (Typ.) (透射)
可视角度：88/88/88/88 (Typ.)(CR≥10)
响应时间：14/11 (Typ.)(Tr/Td) (ms)
接口：LVDS(1ch,8-bit)
PIN数：30pin
全国咨询服务热线:021-54808966
一：奇美10.4寸液晶模组G104X1-L03基本概况
| 品 牌 | 奇美 （Chimei Innolux） |
| 面板型号 | G014X1-L03 |
| 作业温度 | -20 ~ 70°C |
| 保存温度 | -20 ~ 70 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 10.4英寸 |
| 解析度/分辨率 | 1024(RGB)×768 , XGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 4:3(W:H) |
| 点间距 | 0.0685×0.2055mm（H×V） |
| 像素间距 | 0.2055×0.2055mm（H×V） |
| 风景肖像 | 风景模式 |
| 模组重量 | 280g (Typ.) |
| 表面处理 | 雾面 |
| 显示区域 | 210.4(W)×157.8(H) mm |
| 可视区域 | 215.4(W)×161.8(H) mm |
| 外观尺寸 | 238.6×175.8mm（H×V） |
| 外观厚度 | 6.0/7.97(Typ./Max.)mm |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 350 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.2M (6-bit/6bit+FRC ) |
| 显示色域 | 53% NTSC (CIE1931) |
| 响应时间 | 14/11 (Typ.)(Tr/Td) (ms) |
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.313; Wy:0.329 |
| 亮度变动 | 1.40 (Max.)(5points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 30K(Min.) (Hours) |
| 背光电路 | 无 |
| 输入电压 | 12.0±5.0V |
| 背光功耗 | ---- |
| 信号接口 | LVDS(1ch,8-bit) |
| 面板电压 | 3.3V(Typ.) |
| 面板电流 | 570±50mA |
| 面板功率 | 1.9W（Typ） |
| 接口类型 | 端子 |
| 接口间距 | 1.0mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 30 pins |
