品牌：奇美（Chimei Innolux）
尺寸：12.1英寸
型号：G121AGE-L03
分辨率：1024(RGB)×768 , XGA
工作温度：-30~ 80°C
储存温度：-30~ 85 °C
外观尺寸（LCM）：260.5×204mm（H×V）
显示（AA）尺寸：246(H)×184.5(V) mm
背光亮度：450cd/m2 (Typ.)
对比度：1500:1 (Typ.) (透射)
可视角度：89/89/89/89 (Typ.)(CR≥10)
响应时间：13/12 (Typ.)(Tr/Td) mr
接口：LVDS(1ch,6/8-bit)
PIN数：20pin
全国咨询服务热线:021-54808966

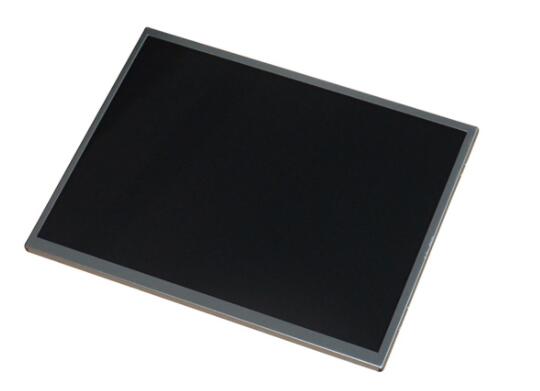

一：奇美12.1寸液晶模组G121AGE-L03基本概况
| 品 牌 | 奇美 （Chimei Innolux） |
| 面板型号 | G121AGE-L03 |
| 作业温度 | -30~ 80°C |
| 保存温度 | -30~ 85 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 12.1英寸 |
| 解析度/分辨率 | 1024(RGB)×768 , XGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 4:3 |
| 点间距 | 0.1025×0.3075mm |
| 像素间距 | 0.3075×0.3075mm |
| 风景肖像 | 风景模式 |
| 模组重量 | 506/530g(Typ./Max) |
| 表面处理 | 雾面，Hard coating(3H) |
| 显示区域 | 246(H)×184.5(V) mm |
| 可视区域 | 249.0(H)×187.5(V) mm |
| 外观尺寸 | 260.5×204mm（H×V） |
| 外观厚度 | 8.4±0.5mm |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 450cd/m² (Typ.) |
| 对比度 | 1500:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.2M (6-bit/6bit+FRC ) |
| 显示色域 | 50% NTSC (CIE1931) |
| 响应时间 | 13/12 (Typ.)(Tr/Td) mr |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.313; Wy:0.329 |
| 亮度变动 | 1.25/1.40 (Max.)(5points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 50K(Min.) (Hours) |
| 背光电路 | 无 |
| 输入电压 | 12.0±1.2V |
| 背光功耗 | 6.4W(Typ.) |
| 信号接口 | LVDS(1ch,6/8-bit) |
| 面板电压 | 3.3/5.0V(Typ.) |
| 面板电流 | 450/310mA(Typ.)(3.3/5.0V) |
| 面板功率 | 1.49W（Typ）(3.3)V |
| 接口类型 | 端子 |
| 接口间距 | 1.25mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 20 pins |
