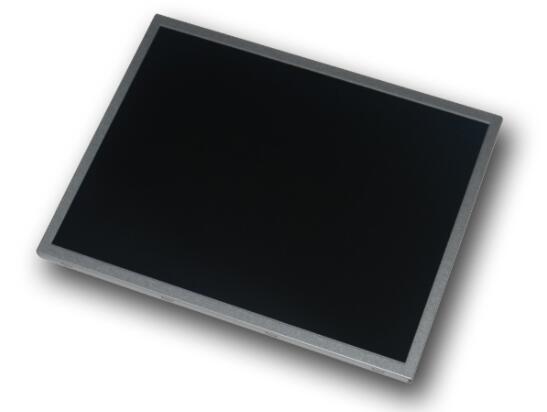

品牌：奇美（Chimei Innolux）
尺寸：15英寸
型号：G150XNE-L03
分辨率：1024(RGB)×768 , WXGA
工作温度：-20 ~ 70 °C
储存温度：-30~ 70 °C
外观尺寸（LCM）：326.5×253.5mm（H×V）
显示（AA）尺寸：304.128(H)×228.1(V) mm
背光亮度：250 (Typ.)
对比度：2000:1 (Typ.) (透射)
可视角度：88/88/88/88(Typ.)(CR≥10)
响应时间：16/7(Typ.)(Tr/Td) （ms）
接口：LVDS(1ch,6/8-bit)
PIN数：20pin
全国咨询服务热线:021-54808966
一：奇美15寸液晶模组G150XNE-L03基本概况
| 品 牌 | 奇美 （Chimei Innolux） |
| 面板型号 | G150XNE-L03 |
| 作业温度 | -20~ 70°C |
| 保存温度 | -30~ 70 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 15英寸 |
| 解析度/分辨率 | 1024(RGB)×768 , WXGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 4:3(H:V) |
| 点间距 | 0.099×0.297mm（H×V） |
| 像素间距 | 0.297×0.297mm（H×V） |
| 风景肖像 | 风景模式 |
| 模组重量 | 0.96/1.00kgs(Typ./Max.) |
| 表面处理 | 雾面Hard coating(3H) |
| 显示区域 | 304.128(H)×228.1(V) mm |
| 可视区域 | 307.4(H)×231.3(V) mm |
| 外观尺寸 | 326.5×253.5mm（H×V） |
| 外观厚度 | 9.1±0.5mm |
| 触摸屏 | 无 |
| 显示模式 | NPVA，常黑显示，透射式 |
| 背光亮度 | 250 (Typ.) |
| 对比度 | 2000:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.7M (6-bit/6bit+FRC ) |
| 显示色域 | 72% NTSC (CIE1931) |
| 响应时间 | 16/7(Typ.)(Tr/Td) （ms） |
| 可视角度 | 88/88/88/88(Typ.)(CR≥10) |
| 白色色度 | Wx:0.313; Wy:0.329 |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 70K(Min.) (Hours) |
| 背光电路 | 含LED驱动器 |
| 输入电压 | 12.0±1.2V |
| 背光功耗 | 3.5/4.2W(Typ./Max.) |
| 信号接口 | LVDS(1ch,6/8-bit) |
| 面板电压 | 3.3V(Typ.) |
| 面板电流 | 0.8/0.96A(Typ./Max) |
| 面板功率 | ---- |
| 接口类型 | 端子 |
| 接口间距 | 1.25mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 20pins |
