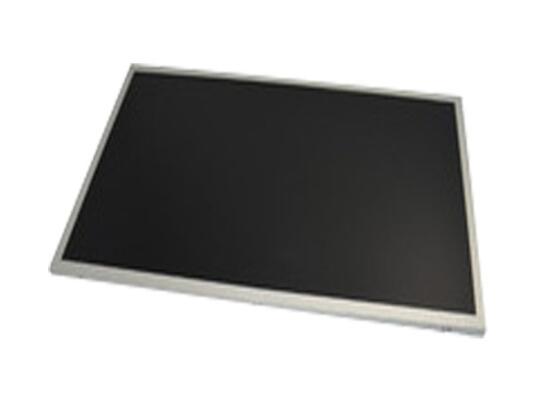

品牌：奇美（Chimei Innolux）
尺寸：15.6英寸
型号：G156BGE-L01
分辨率：1366(RGB)×768 , WXVGA
工作温度：0~ 60°C
储存温度：-20~ 60°C
外观尺寸（LCM）：363.8×215.92mm（H×V）
显示（AA）尺寸：344.232(H)×193.536(V) mm
背光亮度：300cd/m2 (Typ.)
对比度：500:1 (Typ.) (透射)
可视角度：80/80/80/80 (Typ.)(CR≥10)
响应时间：3/7(Typ.)(Tr/Td) （ms）
接口：LVDS(1ch,6/8-bit)
PIN数：30pin
全国咨询服务热线:021-54808966
一：奇美15.6寸液晶模组G156BGE-L01基本概况
| 品 牌 | 奇美 （Chimei Innolux） |
| 面板型号 | G156BGE-L01 |
| 作业温度 | 0~ 60°C |
| 保存温度 | -20~ 60°C |
| RoHS状态 | RoHS |
| 面板尺寸 | 15.6英寸 |
| 解析度/分辨率 | 1366(RGB)×768 , WXVGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 16:9(H:V) |
| 点间距 | 0.084×0.252mm（H×V） |
| 像素间距 | 0.252×0.252mm（H×V） |
| 风景肖像 | 风景模式 |
| 模组重量 | 1.19/1.25Kgs(Typ./Max.)) |
| 表面处理 | 雾面Hard coating(3H) |
| 显示区域 | 344.232(H)×193.536(V) mm |
| 可视区域 | 347.53(H)×196.84(V) mm |
| 外观尺寸 | 363.8×215.92mm（H×V） |
| 外观厚度 | 16.85±0.5mm |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 300cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) |
| 显示颜色 | 16.7M (8-bit ) |
| 显示色域 | 65% NTSC (CIE1931) |
| 响应时间 | 3/7(Typ.)(Tr/Td) （ms） |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.313; Wy:0.329 |
| 亮度变动 | 1.54(Max.)(9points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 50K(Min.) (Hours) |
| 背光电路 | 含LED驱动器 |
| 输入电压 | 12.0±1.2V |
| 背光功耗 | 9.6W(Typ.) |
| 信号接口 | LVDS(1ch,6/8-bit) |
| 面板电压 | 5.0V(Typ.) |
| 面板电流 | 0.22/0.27A(Typ./Max) |
| 面板功率 | 1.35/1.60W(Typ./Max.) |
| 接口类型 | 端子 |
| 接口间距 | 1.0mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 30pins |
