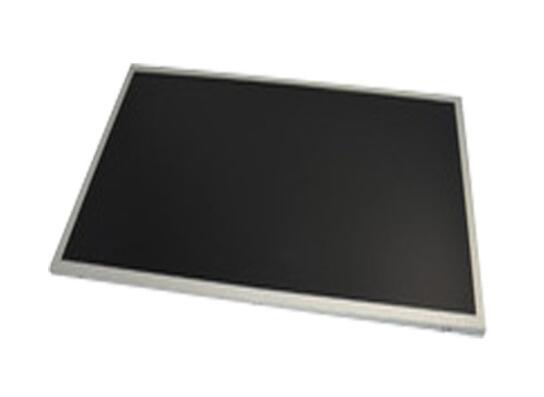

品牌：奇美（Chimei Innolux）
尺寸：15.6英寸
型号：G156HCE-L01
分辨率：1920(RGB)×1080 , FHD
工作温度：-30~ 85°C
储存温度：-40~ 90°C
外观尺寸（LCM）：363.8×215.98mm（H×V）
显示（AA）尺寸：344.16(H)×193.59(V) mm
背光亮度：450cd/m2 (Typ.)
对比度：800:1 (Typ.) (透射)
可视角度：85/85/85/85 (Typ.)(CR≥10)
响应时间：13/12(Typ.)(Tr/Td) （ms）
接口：LVDS(2ch,6/8-bit)
PIN数：40pin
全国咨询服务热线:021-54808966
一：奇美15.6寸液晶模组G156HCE-L01基本概况
| 品 牌 | 奇美 （Chimei Innolux） |
| 面板型号 | G156HCE-L01 |
| 作业温度 | -30~ 85°C |
| 保存温度 | -40~ 90°C |
| RoHS状态 | RoHS |
| 面板尺寸 | 15.6英寸 |
| 解析度/分辨率 | 1920(RGB)×1080 , FHD |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 16:10(H:V) |
| 点间距 | 0.5975×0.17925mm（H×V） |
| 像素间距 | 0.17925×0.17925mm（H×V） |
| 风景肖像 | 风景模式 |
| 模组重量 | 1.05/1.09Kgs(Typ./Max.)) |
| 表面处理 | 雾面Hard coating(3H) |
| 显示区域 | 344.16(H)×193.59(V) mm |
| 可视区域 | 347.06(H)×196.49(V) mm |
| 外观尺寸 | 363.8×215.98mm（H×V） |
| 外观厚度 | 9.3±0.3mm |
| 触摸屏 | 无 |
| 显示模式 | AAS，常黑显示，透射式 |
| 背光亮度 | 450cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) |
| 显示颜色 | 16.2M (6bit+FRC ) |
| 显示色域 | 73% NTSC (CIE1931) |
| 响应时间 | 13/12(Typ.)(Tr/Td) （ms） |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.313; Wy:0.329 |
| 亮度变动 | 1.40 (Max.)(9points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 50K(Min.) (Hours) |
| 背光电路 | 含LED驱动器 |
| 输入电压 | 12.0±1.2V |
| 背光功耗 | 12.02W(Typ.) |
| 信号接口 | LVDS(2ch,6/8-bit) |
| 面板电压 | 3.3V(Typ.) |
| 面板电流 | 1.22/1.5A(Typ./Max) |
| 面板功率 | 4.0/5.0W(Typ./Max.) |
| 接口类型 | 端子 |
| 接口间距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 40pin |
