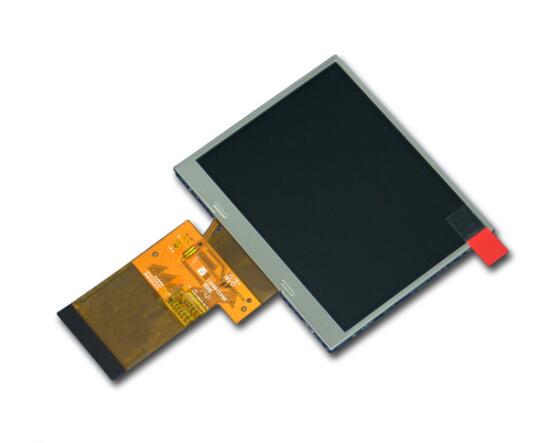

品牌：天马（TIANMA）
尺寸：3.5英寸
型号：TM035HBHT6
分辨率：320(RGB)×240 , QVGA
工作温度：-20 ~60 °C
储存温度：-30 ~ 70 °C
外观尺寸（LCM）：64×85 mm
显示（AA）尺寸：53.64×71.52 mm
背光亮度：80 cd/m2 (Typ.)
对比度：150:1 (Typ.) (透射)     2.5:1 (Typ.) (反射)
可视角度：40/45/55/40 (Typ.)(CR≥10)
响应时间：35 (Typ.)(Tr+Td) (ms)
接口：Parallel RGB (1 ch, 6-bit) + SPI
PIN数：50pin
全国咨询服务热线:021-54808966
一：天马3.5寸液晶模组TM035HBHT6基本概况
| 品 牌 | 天马（TIANMA） |
| 面板型号 | TM035HBHT6 |
| 作业温度 | -20 ~60 °C |
| 保存温度 | -30 ~ 70 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 3.5英寸 |
| 解析度/分辨率 | 320(RGB)×240 , QVGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 4:3 (H:V) |
| 点间距 | 0.0745×0.2235 mm |
| 像素间距 | 0.2235×0.2235 mm |
| 风景肖像 | 风景模式 |
| 模组重量 | 44.4g (Typ.) |
| 表面处理 | Hard coating (3H) |
| 显示区域 | 53.64×71.52 mm |
| 可视区域 | -- |
| 外观尺寸 | 64×85 mm |
| 外观厚度 | 4.13±0.3 mm |
| 触摸屏 | 4线电阻触摸屏 |
| 显示模式 | ECB，常白显示，透反射式 |
| 背光亮度 | 80 cd/m² (Typ.) |
| 对比度 | 150:1 (Typ.) (透射) 2.5:1 (Typ.) (反射) |
| 显示颜色 | 262K (6-bit) |
| 显示色域 | 37% NTSC (CIE1931) |
| 响应时间 | 35 (Typ.)(Tr+Td) (ms) |
| 可视角度 | 40/45/55/40 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.290; Wy:0.305 |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 20K(Typ.) |
| 背光电路 | 包含在屏信号接口中 |
| 输入电压 | 19.2V (Typ.) |
| 背光功耗 | 384mW (Typ.) |
| 信号接口 | Parallel RGB (1 ch, 6-bit) + SPI |
| 面板电压 | 2.8/15.0/-10.0V (Typ.)(VCC/VGH/VGL) |
| 面板电流 | -- |
| 面板功率 | -- |
| 接口类型 | FPC |
| 接口间距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 50pin |
