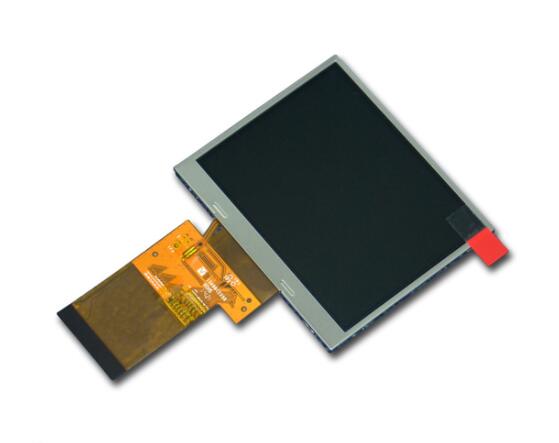

品牌：天马（TIANMA）
尺寸：3.5英寸
型号：TM035KDH04
分辨率：320(RGB)×240 , QVGA
工作温度：-20 ~ 70 °C
储存温度：-30~ 80°C
外观尺寸（LCM）：76.9(H) × 63.9(V)
显示（AA）尺寸：70.08(H) × 52.56(V)
背光亮度：420 cd/m2 (Typ.)
对比度：500:1 (Typ.) (透射)
可视角度：70/70/60/70 (Typ.)(CR≥10)
响应时间：25 (Typ.)(Tr/Td) ms
接口：Digital RGB (8/24-bit) + SPI, CCIR601/656
PIN数：54pin
全国咨询服务热线:021-54808966
一：天马3.5寸液晶模组TM035KDH04基本概况
| 品 牌 | 天马（TIANMA） |
| 面板型号 | TM035KDH04 |
| 作业温度 | -20 ~ 70 °C |
| 保存温度 | -30 ~ 80 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 3.5英寸 |
| 解析度/分辨率 | 320(RGB)×240 , QVGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 4:3 (H:V) |
| 点间距 | 0.073×0.219 (H×V) |
| 像素间距 | 0.219×0.219 (H×V) |
| 风景肖像 | 风景模式 |
| 模组重量 | 30.0g (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) |
| 显示区域 | 70.08(H) × 52.56(V) |
| 可视区域 | 72.88(H) × 55.36(V) |
| 外观尺寸 | 76.9(H) × 63.9(V) |
| 外观厚度 | 2.8±0.2 |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 420 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) |
| 显示颜色 | 16.7M (8-bit) |
| 显示色域 | 50% NTSC (CIE1931) |
| 响应时间 | 25 (Typ.)(Tr/Td) ms |
| 可视角度 | 70/70/60/70 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.290; Wy:0.305 |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | -- |
| 背光电路 | 包含在屏信号接口中 |
| 输入电压 | 19.2±2.4V |
| 背光功耗 | 384mW (Typ.) |
| 信号接口 | Digital RGB (8/24-bit) + SPI, CCIR601/656 |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | -- |
| 面板功率 | 45/65mW (Typ./Max.) |
| 接口类型 | FPC |
| 接口间距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 54pin |
