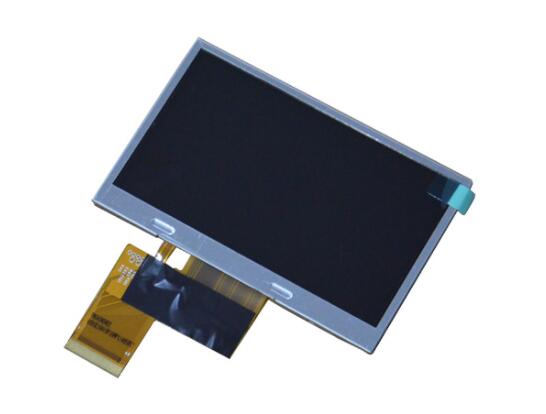

品牌：天马（TIANMA）
尺寸：4.3寸
型号：TM043NDH02
分辨率：480(RGB)×272 , WQVGA
工作温度：-20 ~ 70 °C
储存温度：-30 ~ 80 °C
外观尺寸（LCM）：105.5(W)×67.2(H) mm
显示（AA）尺寸：95.04(W)×53.856(H) mm
背光亮度：300 cd/m2 (Typ.
对比度：500:1 (Typ.) (透射)
可视角度：70/70/70/50 (Typ.)(CR≥10)
响应时间：20 (Typ.)(Tr+Td) ms
接口：Parallel RGB (1 ch, 8-bit)
PIN数：40pin
全国咨询服务热线:021-54808966
一：天马4.3寸液晶模组TM043NDH02基本概况
| 品 牌 | 天马（TIANMA） |
| 面板型号 | TM043NDH02 |
| 作业温度 | -20 ~ 70 °C |
| 保存温度 | -30 ~ 80 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 4.3英寸 |
| 解析度/分辨率 | 480(RGB)×272 , WQVGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 16:9 |
| 点间距 | 0.066×0.198 mm |
| 像素间距 | 0.198×0.198 mm |
| 风景肖像 | 风景模式 |
| 模组重量 | 44.1g |
| 表面处理 | 雾面，Hard coating (3H) |
| 显示区域 | 95.04(W)×53.856(H) mm |
| 可视区域 | 98.3(W)×57.1(H) mm |
| 外观尺寸 | 105.5(W)×67.2(H) mm |
| 外观厚度 | 2.9±0.3 |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 300 cd/m² (Typ.) |
| 对比度 | 500 : 1 (Typ.) (透射) |
| 显示颜色 | 16.7M (8-bit) |
| 显示色域 | 50% NTSC (CIE1931) |
| 响应时间 | 20 (Typ.)(Tr/Td) ms |
| 可视角度 | 70/70/70/50 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.290; Wy:0.305 |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 20K(Typ.) (Hours) |
| 背光电路 | 包含在屏信号接口中 |
| 输入电压 | 16V (Typ.) |
| 背光功耗 | 640mW (Typ.) |
| 信号接口 | Parallel RGB (1 ch, 8-bit) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | -- |
| 面板功率 | 74.0mW (Typ.) |
| 接口类型 | FPC |
| 接口间距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 40pin |
