品牌：天马（TIANMA）
尺寸：5.0英寸
型号：TM050RDH03
分辨率：800(RGB)×480 , WVGA
工作温度：-20 ~ 70 °C
储存温度：-30 ~ 80 °C
外观尺寸（LCM）：120.7×75.8 mm (H×V)
显示（AA）尺寸：108×64.8 mm (H×V)
背光亮度：250 cd/m2 (Typ.)
对比度：600:1 (Typ.) (透射)
可视角度：70/70/50/70 (Typ.)(CR≥10)
响应时间：20 (Typ.)(Tr/Td) ms
接口：Parallel RGB (1 ch, 8-bit)
PIN数：40pin
全国咨询服务热线:021-54808966

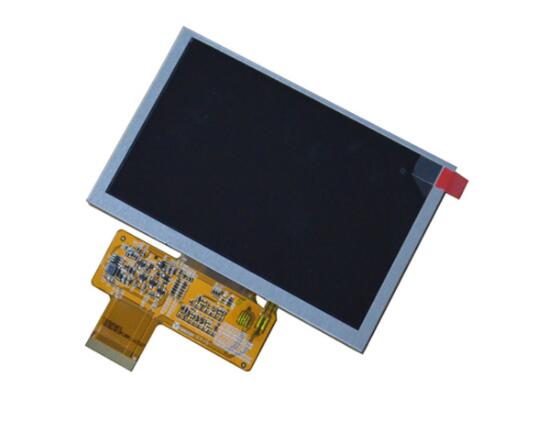

一：天马5寸寸液晶模组TM050RDH03基本概况
| 品 牌 | 天马（TIANMA） |
| 面板型号 | TM050RDH03 |
| 作业温度 | -20 ~ 70 °C |
| 保存温度 | -30 ~ 80 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 5.0英寸 |
| 解析度/分辨率 | 800(RGB)×480 , WVGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 15:9 (H:V) |
| 点间距 | 0.045×0.135 mm (H×V) |
| 像素间距 | 0.135×0.135 mm (H×V) |
| 风景肖像 | 风景模式 |
| 模组重量 | TBD |
| 表面处理 | 雾面，Hard coating (3H) |
| 显示区域 | 108×64.8 mm (H×V) |
| 可视区域 | 111.1×67.9 mm (H×V) |
| 外观尺寸 | 120.7×75.8 mm (H×V) |
| 外观厚度 | 3.10 (Max.) mm |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 250 cd/m² (Typ.) |
| 对比度 | 600:1 (Typ.) (透射) |
| 显示颜色 | 16.7M (8-bit) |
| 显示色域 | 50% NTSC (CIE1931) |
| 响应时间 | 20 (Typ.)(Tr/Td) ms |
| 可视角度 | 70/70/50/70 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.290; Wy:0.305 |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 20K(Typ.) (Hours) |
| 背光电路 | 包含在屏信号接口中 |
| 输入电压 | 21.7V (Typ.) |
| 背光功耗 | 868mW (Typ.) |
| 信号接口 | Parallel RGB (1 ch, 8-bit) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | -- |
| 面板功率 | 447.1mW (Typ.) |
| 接口类型 | FPC |
| 接口间距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 40pin |
