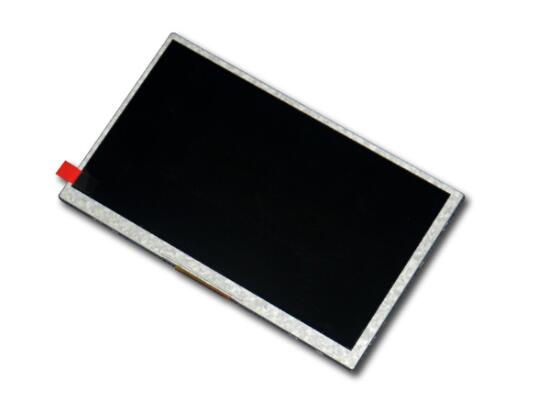

品牌：天马（TIANMA）
尺寸：7.0英寸
型号：TM070RDH10-00
分辨率：800(RGB)×480 , WVGA
工作温度：-20 ~ 70 °C
储存温度：-30 ~ 80 °C
外观尺寸（LCM）：164.9×100 mm (H×V)
显示（AA）尺寸：154.08×85.92 mm (H×V)
背光亮度：450cd/m2 (Typ.)
对比度：500:1 (Typ.) (透射)
可视角度：70/70/50/70 (Typ.)(CR≥10)
响应时间：25 (Typ.)(Tr/Td) ms
接口：Parallel RGB (1 ch, 6/8-bit)
PIN数：50pin
全国咨询服务热线:021-54808966
一：天马7寸液晶模组TM070RDH10-00基本概况
| 品 牌 | 天马（TIANMA） |
| 面板型号 | TM070RDH10-00 |
| 作业温度 | -20 ~ 70 °C |
| 保存温度 | -30 ~ 80 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 7.0英寸 |
| 解析度/分辨率 | 800(RGB)×480 , WVGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 16:9 (H:V) |
| 点间距 | 0.0642×0.1790 mm (H×V) |
| 像素间距 | 0.1926×0.1790 mm (H×V) |
| 风景肖像 | 风景模式 |
| 模组重量 | TBD |
| 表面处理 | 雾面 |
| 显示区域 | 154.08×85.92 mm (H×V) |
| 可视区域 | 157.08(H) × 89.39(V) |
| 外观尺寸 | 164.9×100 mm (H×V) |
| 外观厚度 | 5.7±0.3 |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 450cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 显示色域 | 50% NTSC (CIE1931) |
| 响应时间 | 25 (Typ.)(Tr/Td) ms |
| 可视角度 | 70/70/60/70 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.310; Wy:0.330 |
| 亮度变动 | 1.33 (Typ.)(9 points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 20K(Typ.) (Hours) |
| 背光电路 | 包含在屏信号接口中 |
| 输入电压 | 9.6/10.8V (Typ./Max.) |
| 背光功耗 | 1.54/2.16W (Typ./Max.) |
| 信号接口 | Parallel RGB (1 ch, 6/8-bit) |
| 面板电压 | 3.3/12.5/22.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) |
| 面板电流 | 10/55/0.3/0.3mA (Max.)(ICC/IDD/IGH/IGL) |
| 面板功率 | -- |
| 接口类型 | FPC |
| 接口间距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 50pin |
