品牌：京东方 B0E
尺寸：18.5英寸
型号：MT185WHM-N20
分辨率：MT185WHM-N20
工作温度：0 ~ 50 °C
储存温度：-20 ~ 60 °C
外观尺寸（LCM）：430.4×254.6 mm
显示（AA）尺寸：409.8×230.4 mm
背光亮度：200cd/m2 (Typ.)
对比度：1000:1 (Typ.)
可视角度：85/85/80/80 (Typ.)
响应时间：1.5/3.5 (Typ.)(Tr/Td) (ms)
接口：LVDS (2 ch, 6/8-bit)
PIN数：30pin
全国咨询服务热线:021-54808966

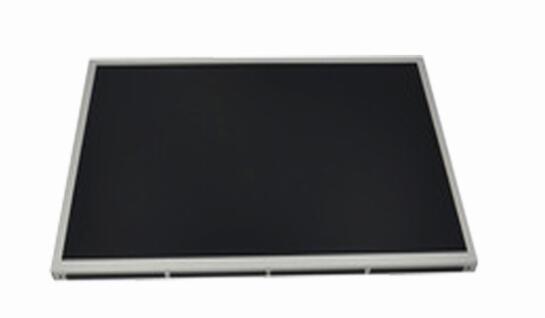

一：京东方18.5寸液晶模组MT185WHM-N20基本概况
| 品 牌 | 京东方 B0E |
| 面板型号 | MT185WHM-N20 |
| 作业温度 | 0 ~ 50 °C |
| 保存温度 | -20 ~ 60 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 18.5英寸 |
| 解析度/分辨率 | 1366(RGB)×768 , WXGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 4:3 |
| 点间距 | 0.100×0.300 mm |
| 像素间距 | 0.300×0.300 mm |
| 风景肖像 | 风景模式 |
| 模组重量 | 1.31Kgs (Typ.) |
| 表面处理 | 雾面 |
| 显示区域 | 409.8×230.4 mm |
| 可视区域 | 413.4×234.0 mm |
| 外观尺寸 | 430.4×254.6 mm |
| 外观厚度 | 7.7/11.4 (Typ./Max.) mm |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 200cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) |
| 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 显示色域 | 72% NTSC (CIE1931) |
| 响应时间 | 1.5/3.5 (Typ.)(Tr/Td) (ms) |
| 可视角度 | 85/85/80/80 (Typ.) |
| 白色色度 | Wx:0.305; Wy:0.325 |
| 亮度变动 | 1.25/1.43 (Typ./max.)(9 points) |
| 灯管位置 | 侧入式光源(底部） |
| 背光模式 | WLED |
| 灯管寿命 | 30K(Min.) (Hours) |
| 背光电路 | 含LED驱动器 |
| 输入电压 | 31±3V |
| 背光功耗 | 7.44/7.92W (Typ./Max.) |
| 信号接口 | LVDS (2 ch, 6/8-bit) |
| 面板电压 | 5.0V (Typ.) |
| 面板电流 | 670/800mA (Typ./Max.) |
| 面板功率 | -- |
| 接口类型 | 端子 |
| 接口间距 | 1.0mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 30 pins |
