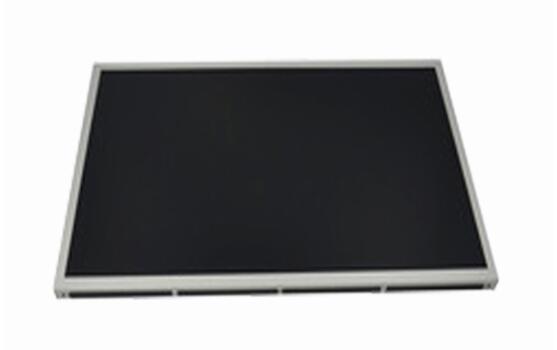

品牌：京东方 BOE
尺寸：23.8英寸
型号：MV238FHM-N10
分辨率：1920(RGB)×1080 , FHD
工作温度：0 ~ 50 °C
储存温度：-20 ~ 60 °C
外观尺寸（LCM）：543(W)×317.4(H) mm
显示（AA）尺寸：527.04(W)×296.46(H) mm
背光亮度：250cd/m2 (Typ.)
对比度：1000:1 (Typ.) (透射)
可视角度：89/89/89/89 (Typ.)(CR≥10)
响应时间：14 (Typ.)(Tr/Td) (ms)
接口：LVDS (2 ch, 6/8-bit)
PIN数：30pin
全国咨询服务热线:021-54808966
一：京东方23.8寸液晶模组MV238FHM-N10基本概况
| 品 牌 | 京东方 B0E |
| 面板型号 | MV238FHM-N10 |
| 作业温度 | 0 ~ 50 °C |
| 保存温度 | -20 ~ 60 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 23.8英寸 |
| 解析度/分辨率 | 1920(RGB)×1080 , FHD |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 16:9 (H:V) |
| 点间距 | 0.0915×0.2745 mm |
| 像素间距 | 0.2745×0.2745 mm |
| 风景肖像 | 风景模式 |
| 模组重量 | TBD |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) |
| 显示区域 | 527.04(W)×296.46(H) mm |
| 可视区域 | 530.2(W)×299.6(H) mm |
| 外观尺寸 | 543(W)×317.4(H) mm |
| 外观厚度 | 8.2/11.4 (Typ./Max.) mm) |
| 触摸屏 | 无 |
| 显示模式 | FFS，常黑显示，透射式 |
| 背光亮度 | 250cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 显示色域 | 72% NTSC (CIE1931) |
| 响应时间 | 14 (Typ.)(Tr/Td) (ms) |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.305; Wy:0.325 |
| 亮度变动 | 1.25/1.43 (Typ./max.)(9 points) |
| 灯管位置 | 侧入式光源(底部） |
| 背光模式 | WLED |
| 灯管寿命 | 30K(Min.) (Hours) |
| 背光电路 | 含LED驱动器 |
| 输入电压 | 51.2±3.2V |
| 背光功耗 | 11.5/12.3/13.1W (Min./Typ./Max.) |
| 信号接口 | LVDS (2 ch, 6/8-bit) |
| 面板电压 | 5.0V (Typ.) |
| 面板电流 | 600/900mA (Typ./Max.) |
| 面板功率 | 3.0/4.5W (Typ./Max.) |
| 接口类型 | 端子 |
| 接口间距 | 1.0mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 30 pins |
