品牌：龙腾 IVO
尺寸：15英寸
型号：M150GNN2 R0
分辨率：1024(RGB)×768 , XGA
工作温度：-30 ~ 85°C
储存温度：-30 ~ 85 °C
外观尺寸（LCM）：326.5×253.5 mm (H×V)
显示（AA）尺寸：304.128×228.096 mm (H×V)
背光亮度：500cd/m2 (Typ.)
对比度：800:1 (Typ.) (透射)
可视角度：80/80/80/80 (Typ.)(CR≥10)
响应时间：25 (Typ.)(Tr+Td) ms
接口：LVDS (1 ch, 6/8-bit)
PIN数：20pin
全国咨询服务热线:021-54808966

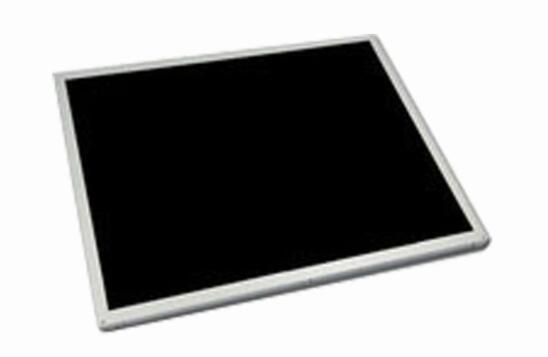

一：龙腾15寸液晶模组M150GNN2 R0基本概况
| 品 牌 | 龙腾 IV0 |
| 面板型号 | M150GNN2 R0 |
| 作业温度 | -30 ~ 85°C |
| 保存温度 | -30 ~ 85 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 15英寸 |
| 解析度/分辨率 | 1024(RGB)×768 , XGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 4:3(H:V) |
| 点间距 | 0.099×0.297 mm (H×V) |
| 像素间距 | 0.297×0.297 mm (H×V) |
| 风景肖像 | 风景模式 |
| 模组重量 | 930g (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) |
| 显示区域 | 304.128×228.096 mm (H×V) |
| 可视区域 | 307.4×231.3 mm (H×V) |
| 外观尺寸 | 326.5×253.5 mm (H×V) |
| 外观厚度 | 12.0 (Typ.) mm |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 500cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) |
| 显示颜色 | 16.7M (6-bit + Hi-FRC) |
| 显示色域 | 70% NTSC (CIE1931) |
| 响应时间 | 25 (Typ.)(Tr+Td) ms |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.305; Wy:0.325 |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 灯管位置 | 侧入式光源(底部） |
| 背光模式 | WLED |
| 灯管寿命 | 50K(Min.) (Hours) |
| 背光电路 | 含LED驱动器 |
| 输入电压 | 10.8/12.0/12.6V (Min./Typ./Max.) |
| 背光功耗 | 12.5W (Max.) |
| 信号接口 | LVDS (1 ch, 6/8-bit) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | 0.25A (Typ.) |
| 面板功率 | 1.3W (Max.) |
| 接口类型 | 端子 |
| 接口间距 | 1.25mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 20 pins |
