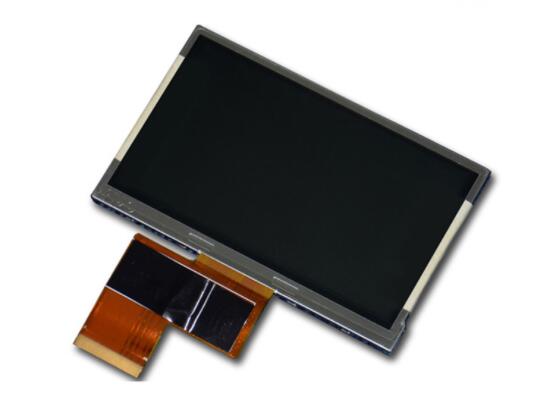

品牌：友达AUO
尺寸：4.3英寸
型号：G043FW01 V.0
分辨率：480(RGB)×272 , WQVGA
工作温度：-20 ~ 70 °C
储存温度：-30 ~ 80 °C
外观尺寸（LCM）：105.7(H) × 67.4(V)
显示（AA）尺寸：95.04(H) × 53.856(V)
背光亮度：450 cd/m2 (Typ.)
对比度：400:1 (Typ.) (透射)
可视角度：65/65/50/55 (Typ.)(CR≥10)
响应时间：15/20 (Typ.)(Tr/Td)
接口：Parallel RGB (1 ch, 8-bit)
PIN数：45 pins
全国咨询服务热线:021-54808966
一：友达4.3寸液晶模组G043FW01 V0基本概况
| 品 牌 | 友达 AUO |
| 面板型号 | G043FW01 V0 |
| 作业温度 | -20 ~ 70 °C |
| 保存温度 | -30 ~ 80 °C |
| RoHS状态 | RoHS |
二：友达4.3寸液晶模组G043FW01 V0结构详情
| 面板尺寸 | 4.3英寸 |
| 解析度/分辨率 | 480(RGB)×272 , WQVGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 16:9(H:V) |
| 点间距 | 0.066×0.198 mm（W×H） |
| 像素间距 | 0.198×0.198 mm（W×H） |
| 风景肖像 | 风景模式 |
| 模组重量 | 68.0g (Max.) |
| 表面处理 | 雾面 |
| 显示区域 | 95.04(W)×53.856(H) mm |
| 可视区域 | 100.8(W)×58.71(H) mm |
| 外观尺寸 | 105.7(W)×67.4(H) mm |
| 外观厚度 | 4.19 (Typ.) mm |
| 触摸屏 | 无 |
三：友达4.3寸液晶模组G043FW01 V0光学参数
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 450 cd/m² (Typ.) |
| 对比度 | 400:1 (Typ.) (透射) |
| 显示颜色 | 16.7M (8-bit ) |
| 显示色域 | 50% NTSC (CIE1931) |
| 响应时间 | 15/20(Typ.)(Tr/Td) (ms) |
| 可视角度 | 65/65/50/55 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.310; Wy:0.330 |
| 亮度变动 | 1.33/1.43 (Typ./Max.)(9points) |
四、友达4.3寸液晶模组G043FW01 V0电子特性
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 30K(Min.) (Hours) |
| 背光电路 | 无 |
| 输入电压 | 26V Typ.) |
| 背光功耗 | 560mW |
五、友达4.3寸液晶模组G043FW01 V0信号接口详情
| 信号接口 | Parallel RGB(1ch,8-bit) |
| 面板电压 | 3.3/3.3V (Typ.)(VDD/VDDIO) |
| 面板电流 | 25/20mA (Typ.)(IDD/IDDIO) |
| 面板功率 | 0.1/0.15W (Typ./Max.) |
| 接口类型 | FPC |
| 接口间距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 45 pins |
● 备注：以上友达4.3寸G043FW01 V0参数仅供参考，如有某项参数不准确，可以联系我们销售人员提供产品G043FW01 V0的sheet-date，产品参数均以pdf规格为准。
