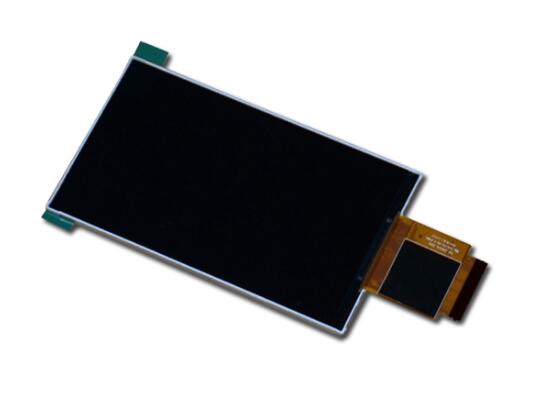

品牌：友达AUO
尺寸：5.0英寸
型号：G050VTN01.1
分辨率：800(RGB)×480 , WVGA
工作温度：-20 ~ 70 °C
储存温度：-30 ~ 80 °C
外观尺寸（LCM）：119.33×79.18 mm (H×V)
显示（AA）尺寸：108×64.8 mm (H×V)
背光亮度：1000 cd/m2 (Typ.)
对比度：600:1 (Typ.) (透射)
可视角度：75/75/65/75 (Typ.)(CR≥10)
响应时间：20 (Typ.)(Tr+Td) (ms)
接口：TTL (1 ch, 8-bit)
PIN数：40 pins
全国咨询服务热线:021-54808966
一：友达5寸液晶模组G050VTN01.1基本概况
| 品 牌 | 友达 AUO |
| 面板型号 | G050VTN01.1 |
| 作业温度 | -20 ~ 70 °C |
| 保存温度 | -30 ~ 80 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 5.0英寸 |
| 解析度/分辨率 | 800(RGB)×480 , WVGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 15:9 |
| 点间距 | 0.045×0.135 mm |
| 像素间距 | 0.135×0.135 mm |
| 风景肖像 | 风景模式 |
| 模组重量 | 58.0±2.0g |
| 表面处理 | 镜面 (Haze 0%)，Hard coating (3H) |
| 显示区域 | 108(H)×64.8(V) mm |
| 可视区域 | 111.25(H)×68.7(V) mm |
| 外观尺寸 | 120.7(H)×76.3(V) mm |
| 外观厚度 | 5.5/8.0 (Typ./Max.) mm |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 1000 cd/m² (Typ.) |
| 对比度 | 600:1 (Typ.) (透射) |
| 显示颜色 | 16.2M (6-bit + FRC) |
| 显示色域 | 50% NTSC (CIE1931) |
| 响应时间 | 20 (Typ.)(Tr+Td) ms |
| 可视角度 | 75/75/65/75 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.310; Wy:0.330 |
| 亮度变动 | 1.33/1.43 (Typ./Max.)(9points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 40K(Min.) (Hours) |
| 背光电路 | 包含在屏信号接口中 |
| 输入电压 | 22.4±2.8V |
| 背光功耗 | 2.42±0.3W |
| 信号接口 | TTL(1ch,8-bit) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | 75/90mA (Typ./Max.) |
| 面板功率 | 0.25/0.3W (Typ./Max.) |
| 接口类型 | FPC |
| 接口间距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 40 pins |
