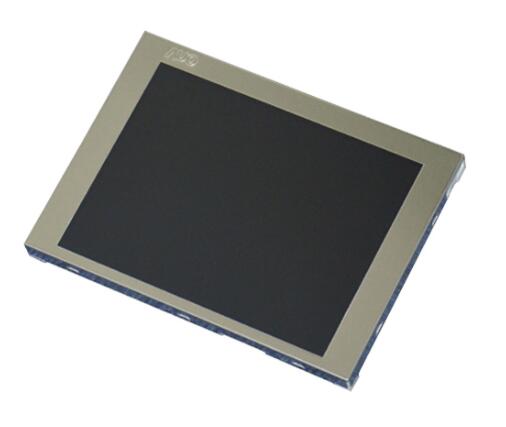

品牌：友达AUO
尺寸：5.7英寸
型号：G057QTN01.0
分辨率：320(RGB)×240 , QVGA
工作温度：-30 ~ 85°C
储存温度：-30 ~ 85 °C
外观尺寸（LCM）：144(W)×104.6(H) mm
显示（AA）尺寸：115.2(W)×86.4(H) mm
背光亮度：500 cd/m2 (Typ.)
对比度：700:1 (Typ.) (透射)
可视角度：80/80/70/70 (Typ.)(CR≥10)
响应时间：15/10 (Typ.)(Tr+Td) ms
接口：CMOS (1 ch, 6-bit)
PIN数：33pin
全国咨询服务热线:021-54808966
一：友达5.7寸液晶模组G057QTN01.0基本概况
| 品 牌 | 友达 AUO |
| 面板型号 | G057QTN01.0 |
| 作业温度 | -30 ~ 85°C |
| 保存温度 | -30 ~ 85 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 5.7英寸 |
| 解析度/分辨率 | 320(RGB)×240 , QVGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 4:3 |
| 点间距 | 0.120×0.360 mm |
| 像素间距 | 0.360×0.360 mm |
| 风景肖像 | 风景模式 |
| 模组重量 | 150/165g (Typ./Max.) |
| 表面处理 | 雾面，Hard coating (3H) |
| 显示区域 | 115.2(W)×86.4(H) mm |
| 可视区域 | 118.2(W)×89.4(H) mm |
| 外观尺寸 | 144(W)×104.6(H) mm |
| 外观厚度 | 12.3/12.8 (Typ./Max.) mm |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 500 cd/m² (Typ.) |
| 对比度 | 700:1 (Typ.) (透射) |
| 显示颜色 | 262K (6-bit) |
| 显示色域 | 50% NTSC (CIE1931) |
| 响应时间 | 15/10 (Typ.)(Tr+Td) ms |
| 可视角度 | 80/80/70/70 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.310; Wy:0.330 |
| 亮度变动 | 1.30 (Max.)(5 points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 50K(Min.) (Hours) |
| 背光电路 | 无 |
| 输入电压 | 24.0/25.6/28.8V (Min./Typ./Max.) |
| 背光功耗 | 1.28W (Typ.) |
| 信号接口 | CMOS (1 ch, 6-bit) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | 115/130mA (Typ./Max.) |
| 面板功率 | 0.46/0.51W (Typ./Max.) |
| 接口类型 | 端子 |
| 接口间距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 33 pins |
