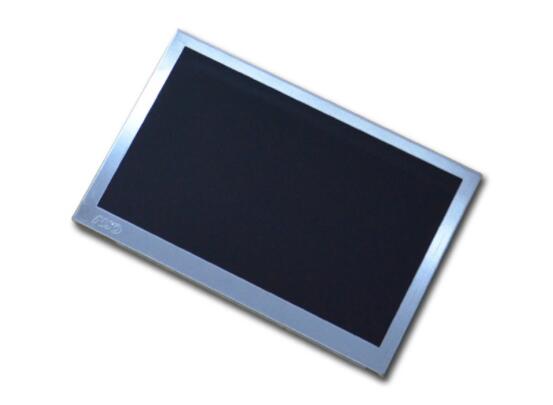

品牌：友达AUO
尺寸：7.0英寸
型号：C070VAN02.4
分辨率：800(RGB)×480 , WVGA
工作温度：-30 ~ 85°C
储存温度：-40 ~ 95 °C
外观尺寸（LCM）：167.3(H) × 109.2(V)
显示（AA）尺寸：152.4×91.44 mm (H×V)
背光亮度：1000cd/m2 (Typ.)
对比度：1000:1 (Typ.) (透射)
可视角度：80/80/80/80 (Typ.)(CR≥10)
响应时间：9/11(Typ.)(Tr+Td) ms
接口：Parallel RGB (1 ch, 8-bit) + SPI
PIN数：50 pins
全国咨询服务热线:021-54808966
一：友达7寸液晶模组C070VAN02.4基本概况
| 品 牌 | 友达 AUO |
| 面板型号 | C070VAN02.4 |
| 作业温度 | -30 ~ 85°C |
| 保存温度 | -40 ~ 95 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 7.0英寸 |
| 解析度/分辨率 | 800(RGB)×480 , WVGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 15:9 (H:V) |
| 点间距 | 0.1905×0.0635 (H×V) |
| 像素间距 | 0.1905×0.1905 mm (H×V) |
| 风景肖像 | 风景模式 |
| 模组重量 | TBD |
| 表面处理 | 雾面 |
| 显示区域 | 152.4×91.44 mm (H×V) |
| 可视区域 | 157.35(H) × 95.0(V) |
| 外观尺寸 | 167.3(H) × 109.2(V) |
| 外观厚度 | 6.68/11.88 (Typ./Max.) |
| 触摸屏 | 无 |
| 显示模式 | AHVA，常黑显示，透射式 |
| 背光亮度 | 1000cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) |
| 显示颜色 | 16.7M (8-bit) |
| 显示色域 | 72% NTSC (CIE1931) |
| 响应时间 | 9/11(Typ.)(Tr+Td) ms |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.310; Wy:0.330 |
| 亮度变动 | 1.25 (Max.)(9 points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 10K(Min.) (Hours) |
| 背光电路 | -- |
| 输入电压 | 21.6/24/27.2V (Min./Typ./Max.) |
| 背光功耗 | --- |
| 信号接口 | Parallel RGB (1 ch, 8-bit) + SPI |
| 面板电压 | 3.3/13/20/-8V (Typ.)(VDD/AVDD/VGH/VGL) |
| 面板电流 | 14.2/22.5/1.17/1.07mA (Typ.)(IDD/AIDD/IGH/IGL) |
| 面板功率 | -- |
| 接口类型 | FPC |
| 接口间距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 50 pins |
