品牌：友达AUO
尺寸：10.1英寸
型号：G101UAN01.0
分辨率：1920(RGB)×1200 , WUXGA
工作温度：-10 ~ 60°C
储存温度：-20 ~ 60 °C
外观尺寸（LCM）：228.22(W)×148.32(H) mm
显示（AA）尺寸：216.81(W)×135.5(H) mm
背光亮度：410cd/m2 (Typ.)
对比度：800:1 (Typ.) (透射)
可视角度：85/85/85/85 (Typ.)(CR≥10)
响应时间：25 (Typ.)(Tr+Td) (ms)
接口：EDP(2 Lanes)
PIN数：30pin
全国咨询服务热线:021-54808966

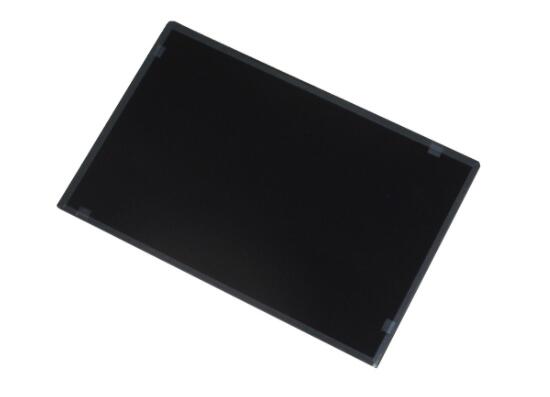

一：友达10.1寸液晶模组G101UAN01.0基本概况
| 品 牌 | 友达 AUO |
| 面板型号 | G101UAN01.0 |
| 作业温度 | -10 ~ 60°C |
| 保存温度 | -20 ~ 60 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 10.1英寸 |
| 解析度/分辨率 | 1920(RGB)×1200 , WUXGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 16:10 |
| 点间距 | 0.038×0.113 mm |
| 像素间距 | 0.113×0.113 mm |
| 风景肖像 | 风景模式 |
| 模组重量 | -- |
| 表面处理 | Hard coating，抗反射处理 |
| 显示区域 | 216.81(W)×135.5(H) mm |
| 可视区域 | -- |
| 外观尺寸 | 228.22(W)×148.32(H) mm |
| 外观厚度 | 5.35 (Typ.) mm |
| 触摸屏 | 无 |
| 显示模式 | AHVA，常黑显示，透射式 |
| 背光亮度 | 410cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) |
| 显示颜色 | 16.7M (6-bit + Hi-FRC) |
| 显示色域 | 52% NTSC (CIE1931) |
| 响应时间 | 25 (Typ.)(Tr/Td) (ms) |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.313; Wy:0.329 |
| 亮度变动 | 1.43(Typ./Max.)(5 points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 30K(Min.) (Hours) |
| 背光电路 | 含LED驱动器 |
| 输入电压 | 12.0V |
| 背光功耗 | 1.32/1.58W (Typ./Max.) |
| 信号接口 | EDP (2 Lanes) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | 200/240mA (Typ.) |
| 面板功率 | 0.66/0.79W (Typ./Max.) |
| 接口类型 | 端子 |
| 接口间距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 30pins |
