品牌：友达AUO
尺寸：10.1英寸
型号：G101STT01.0
分辨率：1024(RGB)×600, WSVGA
工作温度：-10 ~ 60 °C
储存温度：-30 ~ 70 °C
外观尺寸（LCM）：249.56(H) × 168.2(V)
显示（AA）尺寸：222.72×125.28 mm
背光亮度：385cd/m2 (Typ.)
对比度：500:1 (Typ.) (透射)
可视角度：70/70/60/60 (Typ.)(CR≥10)
响应时间：7/9 (Typ.)(Tr/Td) (ms)
接口：LVDS(1ch,6-bit)
PIN数：20pin
全国咨询服务热线:021-54808966

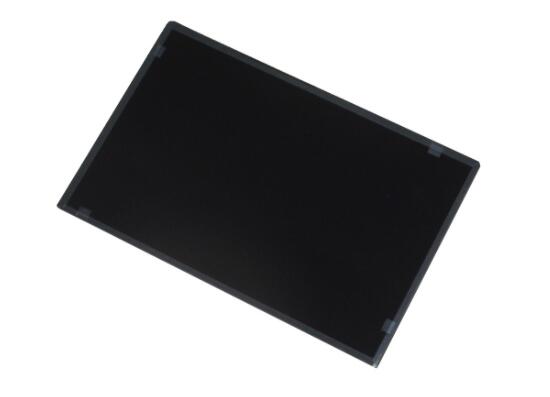

一：友达10.1寸液晶模组G101STT01.0基本概况
| 品 牌 | 友达 AUO |
| 面板型号 | G101STT01.0 |
| 作业温度 | -10 ~ 60°C |
| 保存温度 | -30 ~ 70 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 10.1英寸 |
| 解析度/分辨率 | 1024(RGB)×600, WSVGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 16:9 |
| 点间距 | 0.0725×0.2088 mm |
| 像素间距 | 0.2175×0.2088 mm |
| 风景肖像 | 风景模式 |
| 模组重量 | 450g (Max.) |
| 表面处理 | Hard coating (7H) |
| 显示区域 | 222.72×125.28 mm |
| 可视区域 | 223.72(H) × 126.28(V) |
| 外观尺寸 | 249.56(H) × 168.2(V) |
| 外观厚度 | 8.8±0.5 |
| 触摸屏 | 带触摸屏 (投射电容式)10点触摸 含有控制器 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 385cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) |
| 显示颜色 | 262K (6-bit) |
| 显示色域 | 45% NTSC (CIE1931) |
| 响应时间 | 7/9 (Typ.)(Tr/Td) (ms) |
| 可视角度 | 70/70/60/60 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.313; Wy:0.329 |
| 亮度变动 | 1.25/1.33(Typ./Max.)(5 points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 50K(Min.) (Hours) |
| 背光电路 | 含LED驱动器 |
| 输入电压 | 24.61/27.69V (Typ./Max.) |
| 背光功耗 | 0.935/1.052W (Typ./Max.) |
| 信号接口 | LVDS (1 ch, 6-bit) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | 130/150mA (Typ./Max.) |
| 面板功率 | 0.43/0.5W (Typ./Max.) |
| 接口类型 | 端子 |
| 接口间距 | 1.0mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 20 pins |
