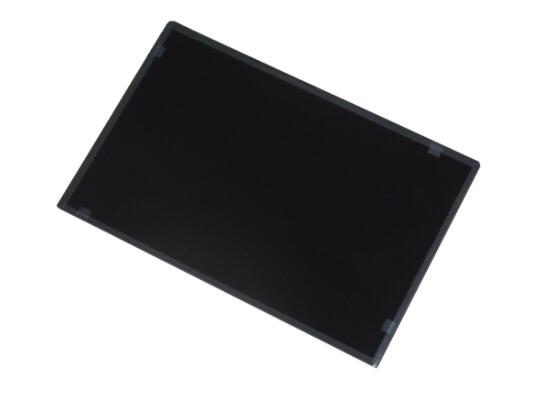

品牌：友达AUO
尺寸：10.1英寸
型号：G101EVN01.0
分辨率：1280(RGB)×800 , WXVGA
工作温度：-20 ~ 60°C
储存温度：-30 ~ 70 °C
外观尺寸（LCM）：229.46(W)×149.2(H) mm
显示（AA）尺寸：216.96(W)×135.6(H) mm
背光亮度：300cd/m2 (Typ.)
对比度：1300:1 (Typ.) (透射)
可视角度：85/85/85/85 (Typ.)(CR≥10)
响应时间：25 (Typ.)(Tr+Td) ms
接口：LVDS (1 ch, 6-bit)
PIN数：40pin
全国咨询服务热线:021-54808966
一：友达10.1寸液晶模组G101EVN01.0基本概况
| 品 牌 | 友达 AUO |
| 面板型号 | G101EVN01.0 |
| 作业温度 | -20 ~ 60°C |
| 保存温度 | -30 ~ 70 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 10.1英寸 |
| 解析度/分辨率 | 1280(RGB)×800 , WXVGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 16:10 |
| 点间距 | 0.0565×0.1695 mm |
| 像素间距 | 0.1695×0.1695 mm |
| 风景肖像 | 风景模式 |
| 模组重量 | 187g (Max.) |
| 表面处理 | Hard coating (3H)，反射率 1.5% (Max.) |
| 显示区域 | 216.96(W)×135.6(H) mm |
| 可视区域 | 220.36(W)×139.1(H) mm |
| 外观尺寸 | 229.46(W)×149.2(H) mm |
| 外观厚度 | 3.76/5.54 (Typ./Max.) mm |
| 触摸屏 | 无 |
| 显示模式 | MVA，常黑显示，透射式 |
| 背光亮度 | 300cd/m² (Typ.) |
| 对比度 | 1300:1 (Typ.) (透射) |
| 显示颜色 | 262K (6-bit) |
| 显示色域 | 45% NTSC (CIE1931) |
| 响应时间 | 25 (Typ.)(Tr+Td) ms |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.310; Wy:0.330 |
| 亮度变动 | 1.25(Typ./Max.)(5 points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 25K(Min.) (Hours) |
| 背光电路 | 含LED驱动器 |
| 输入电压 | 5.5/12.0V (Min./Max.) |
| 背光功耗 | 2.6W (Typ.) |
| 信号接口 | LVDS (1 ch, 6-bit) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | 170/245mA (Typ./Max.) |
| 面板功率 | 0.56/0.8W (Typ./Max.) |
| 接口类型 | 端子 |
| 接口间距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 40 pins |
