品牌：友达AUO
尺寸：10.4英寸
型号：G104STN01.0
分辨率：800(RGB)×600 , SVGA
工作温度：-30 ~ 80°C
储存温度：-30 ~ 80 °C
外观尺寸（LCM）：243(H) × 184(V)
显示（AA）尺寸：211.2(W)×158.4(H) mm
背光亮度：400 cd/m2 (Typ.)
对比度：700:1 (Typ.) (透射)
可视角度：80/80/60/70 (Typ.)(CR≥10)
响应时间：10/5 (Typ.)(Tr/Td) (ms)
接口：LVDS(1ch,6/8-bit)
PIN数：20pin
全国咨询服务热线:021-54808966

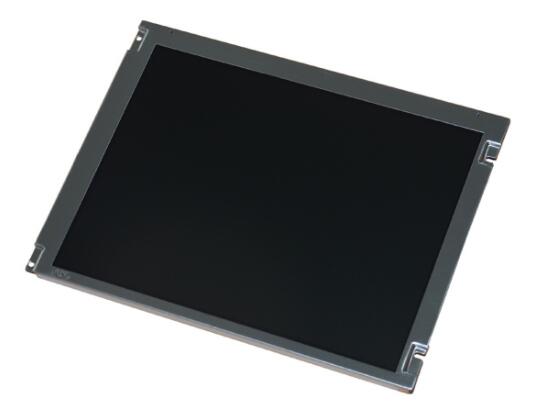

一：友达10.4寸液晶模组G104STN01.0基本概况
| 品 牌 | 友达 AUO |
| 面板型号 | G104STN01.0 |
| 作业温度 | -30 ~ 80°C |
| 保存温度 | -30 ~ 80 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 10.4英寸 |
| 解析度/分辨率 | 800(RGB)×600 , SVGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 4:3 |
| 点间距 | 0.088×0.264 mm |
| 像素间距 | 0.264×0.264 mm |
| 风景肖像 | 风景模式 |
| 模组重量 | 365g (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) |
| 显示区域 | 211.2(W)×158.4(H) mm |
| 可视区域 | 214.8(W)×162.7(H) mm |
| 外观尺寸 | 243(H) × 184(V) |
| 外观厚度 | 6.5±0.5 mm |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 400cd/m² (Typ.) |
| 对比度 | 700:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 显示色域 | 50% NTSC (CIE1931) |
| 响应时间 | 10/5 (Typ.)(Tr/Td) (ms) |
| 可视角度 | 80/80/60/70 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.313; Wy:0.329 |
| 亮度变动 | 1.33(Typ./Max.)(5 points) |
| 灯管位置 | 侧入式光源(底部） |
| 背光模式 | WLED |
| 灯管寿命 | 70K(Min.) (Hours) |
| 背光电路 | 含LED驱动器 |
| 输入电压 | 12.0V (Typ.) |
| 背光功耗 | 2.88W (Typ.) |
| 信号接口 | LVDS (1 ch, 6/8-bit) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | 320mA (Typ.) |
| 面板功率 | 1.5W (Max.) |
| 接口类型 | 端子 |
| 接口间距 | 1.0mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 20pins |
