品牌：友达AUO
尺寸：10.4英寸
型号：G104VN01 V1
分辨率：640(RGB)×480 , VGA
工作温度：-30 ~ 85°C
储存温度：-30 ~ 85 °C
外观尺寸（LCM）：243(H) × 176.6(V)
显示（AA）尺寸：211.2(H) × 158.4(V)
背光亮度：450cd/m2 (Typ.)
对比度：700:1 (Typ.) (透射)
可视角度：80/80/60/80 (Typ.)(CR≥10)
响应时间：20/10 (Typ.)(Tr/Td) (ms)
接口：LVDS(1ch,6/8-bit)
PIN数：20pin
全国咨询服务热线:021-54808966

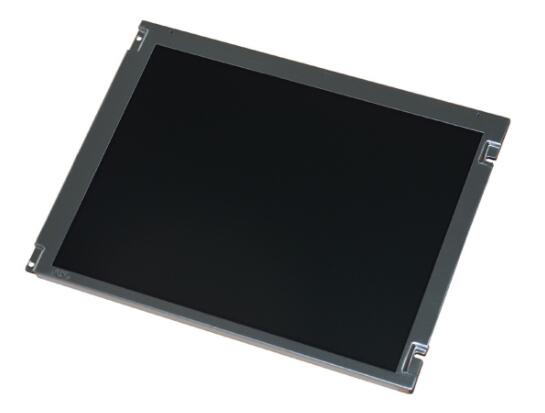

一：友达10.4寸液晶模组G104VN01 V1基本概况
| 品 牌 | 友达 AUO |
| 面板型号 | G104VN01 V1 |
| 作业温度 | -30 ~ 85°C |
| 保存温度 | -30 ~ 85 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 10.4英寸 |
| 解析度/分辨率 | 640(RGB)×480 , VGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 4:3 (H:V) |
| 点间距 | 0.110×0.330 (H×V) |
| 像素间距 | 0.330×0.330 (H×V) |
| 风景肖像 | 风景模式 |
| 模组重量 | 390g (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) |
| 显示区域 | 211.2(H) × 158.4(V) |
| 可视区域 | 214.8(H) × 162.4(V) |
| 外观尺寸 | 243(H) × 176.6(V) |
| 外观厚度 | 8.5±0.5 |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 450cd/m² (Typ.) |
| 对比度 | 700:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 显示色域 | 45% NTSC (CIE1931) |
| 响应时间 | 20/10 (Typ.)(Tr/Td) (ms) |
| 可视角度 | 80/80/60/80 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.313; Wy:0.329 |
| 亮度变动 | 1.33(Typ./Max.)(5 points) |
| 灯管位置 | 侧入式光源(底部） |
| 背光模式 | WLED |
| 灯管寿命 | 50K(Min.) (Hours) |
| 背光电路 | 含LED驱动器 |
| 输入电压 | 10.8/12.0/12.6V (Min./Typ./Max.) |
| 背光功耗 | 4.44W (Typ.) |
| 信号接口 | LVDS (1 ch, 6/8-bit) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | 280mA (Typ.) |
| 面板功率 | 0.924W (Typ.) |
| 接口类型 | 端子 |
| 接口间距 | 1.0mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 20pins |
