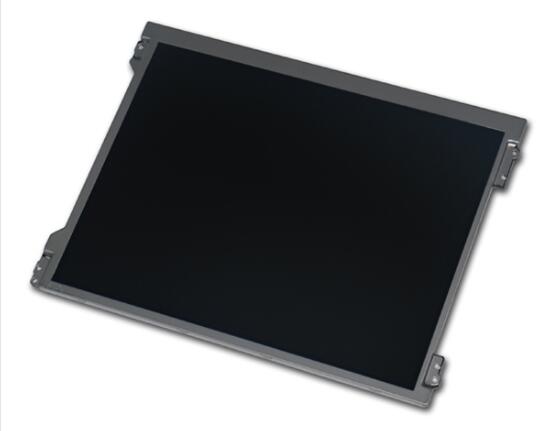

品牌：AUO友达
尺寸：12.1英寸
型号：G121EAN01.2
分辨率：1280(RGB)×800 , WXGA
工作温度：-30 ~ 85°C
储存温度：-30 ~ 85 °C
外观尺寸（LCM）：278×184 mm
显示（AA）尺寸：261.12×163.2 mm
背光亮度：1000cd/m2 (Typ.)
对比度：1000:1 (Typ.) (透射)
可视角度：89/89/89/89  (Typ.)(CR≥10)
响应时间：25(Typ.)(Tr/Td) (ms)
接口：LVDS (1 ch, 6/8-bit)
PIN数：30pin
全国咨询服务热线:021-54808966
一：友达12.1寸液晶模组G121EAN01.2基本概况
| 品 牌 | 友达 AUO |
| 面板型号 | G121EAN01.2 |
| 作业温度 | -30 ~ 85°C |
| 保存温度 | -30 ~ 85 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 12.1英寸 |
| 解析度/分辨率 | 1280(RGB)×800 , WXGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 16:10 (W : H) |
| 点间距 | 0.068×0.204 mm |
| 像素间距 | 0.204×0.204 mm |
| 风景肖像 | 风景模式 |
| 模组重量 | TBD |
| 表面处理 | 雾面，Hard coating (3H) |
| 显示区域 | 261.12×163.2 mm |
| 可视区域 | 264.22×168.12 mm |
| 外观尺寸 | 278×184 mm |
| 外观厚度 | 7.32/9.29 (Typ./Max) mm |
| 触摸屏 | 无 |
| 显示模式 | IPS，常黑显示，透射式 |
| 背光亮度 | 1000cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 显示色域 | 72% NTSC (CIE1931) |
| 响应时间 | 25(Typ.)(Tr/Td) (ms) |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.313; Wy:0.329 |
| 亮度变动 | 1.33(Max.)(5 points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 70K(Min.) (Hours) |
| 背光电路 | 含LED驱动器 |
| 输入电压 | 10/12/15V (Min./Typ./Max.) |
| 背光功耗 | -- |
| 信号接口 | LVDS (1 ch, 6/8-bit) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | 458mA (Max.) |
| 面板功率 | 1.65W (Max.) |
| 接口类型 | 端子 |
| 接口间距 | 1.0mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 30pins |
