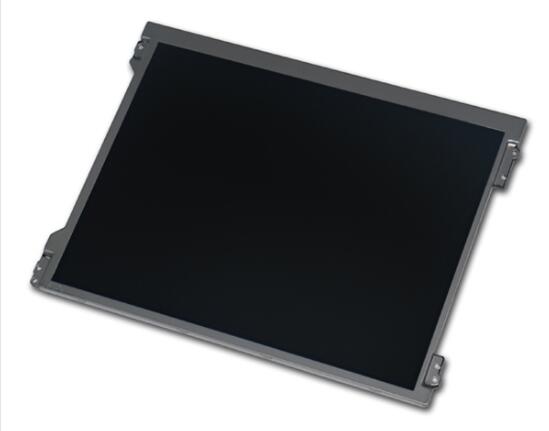

品牌：AUO友达
尺寸：12.1英寸
型号：G121SN01 V403
分辨率：800(RGB)×600 , SVGA
工作温度：-30 ~ 85°C
储存温度：-30 ~ 85 °C
外观尺寸（LCM）：279(W)×209(H) mm
显示（AA）尺寸：246(W)×184.5(H) mm
背光亮度：500cd/m2 (Typ.)
对比度：700:1 (Typ.) (透射)
可视角度：80/80/65/75  (Typ.)(CR≥10)
响应时间：25/10(Typ.)(Tr/Td) (ms)
接口：LVDS(1ch,6/8-bit)
PIN数：20pin
全国咨询服务热线:021-54808966
一：友达12.1寸液晶模组G121SN01 V403基本概况
| 品 牌 | 友达 AUO |
| 面板型号 | G121SN01 V403 |
| 作业温度 | -30 ~ 85°C |
| 保存温度 | -30 ~ 85 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 12.1英寸 |
| 解析度/分辨率 | 800(RGB)×600 , SVGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 4:3 |
| 点间距 | 0.1025×0.3075 mm |
| 像素间距 | 0.3075×0.3075 mm |
| 风景肖像 | 风景模式 |
| 模组重量 | 750g (Max.) |
| 表面处理 | 雾面，Hard coating (3H) |
| 显示区域 | 246(W)×184.5(H) mm |
| 可视区域 | 249.05(W)×188.3(H) mm |
| 外观尺寸 | 279(W)×209(H) mm |
| 外观厚度 | 9.0 (Typ.) mm |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 500cd/m² (Typ.) |
| 对比度 | 700:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 显示色域 | 55% NTSC (CIE1931) |
| 响应时间 | 25/10(Typ.)(Tr/Td) (ms) |
| 可视角度 | 80/80/65/75 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.310; Wy:0.330 |
| 亮度变动 | 1.33(Max.)(5 points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 50K(Min.) (Hours) |
| 背光电路 | 含LED驱动器 |
| 输入电压 | 10.8/12.0/12.6V (Min./Typ./Max.) |
| 背光功耗 | 3.96/4.80W (Typ/Max.) |
| 信号接口 | LVDS (1 ch, 6/8-bit) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | 200/240mA (Typ.) |
| 面板功率 | 0.66/0.79W (Typ./Max.) |
| 接口类型 | 端子 |
| 接口间距 | 1.25mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 20pins |
