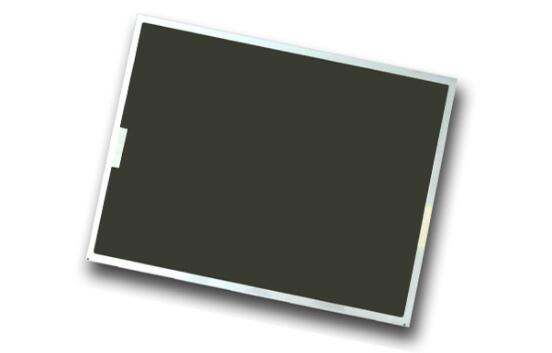

品牌：AUO友达
尺寸：15英寸
型号：G150XTN03.7
分辨率：1024(RGB)×768 , XGA
工作温度：0 ~ 65 °C
储存温度：-20 ~ 65 °C
外观尺寸（LCM）：326.5(H) × 253.5(V)
显示（AA）尺寸：304.128(H) × 228.096(V)
背光亮度：250cd/m2 (Typ.)
对比度：500:1 (Typ.) (透射)
可视角度：45/45/20/40 (Typ.)(CR≥10)
响应时间：6/2 (Typ.)(Tr/Td) ms
接口：eDP (1 Lane)
PIN数：30pin
全国咨询服务热线:021-54808966
一：友达15寸液晶模组G150XTN03.7基本概况
| 品 牌 | 友达 AUO |
| 面板型号 | G150XTN03.7 |
| 作业温度 | 0 ~ 65 °C |
| 保存温度 | -20 ~ 65 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 15英寸 |
| 解析度/分辨率 | 1024(RGB)×768 , XGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 4:3 (H:V) |
| 点间距 | 0.099×0.297 mm (H:V) |
| 像素间距 | 0.297×0.297 mm (H:V) |
| 风景肖像 | 风景模式 |
| 模组重量 | 1.10Kgs (Max.) |
| 表面处理 | 雾面，Hard coating (3H) |
| 显示区域 | 304.128(H) × 228.096(V) |
| 可视区域 | 313.55(H) × 237.25(V) |
| 外观尺寸 | 326.5(H) × 253.5(V) |
| 外观厚度 | 10.0 (Max.) mm |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 | |
| 背光亮度 | 250cd/m² (Typ.) | |
| 对比度 | 500:1 (Typ.) (透射) | |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 显示色域 | 60% NTSC (CIE1931) | |
| 响应时间 | 6/2 (Typ.)(Tr/Td) ms | |
| 可视角度 | 45/45/20/40 (Typ.)(CR≥10) | |
| 白色色度 | Wx:0.311; Wy:0.322 | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(5 points) | |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 50K(Typ.) (Hours) |
| 背光电路 | 含LED驱动器 |
| 输入电压 | 12.0±1.2V |
| 背光功耗 | 3.6/4.0W (Typ./Max.) |
| 信号接口 | eDP (1 Lane) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | 1/1.5A (Typ./Max.) |
| 面板功率 | 3.3/5.0W (Typ./Max.) |
| 接口类型 | 端子 |
| 接口间距 | 0.5 mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 30pins |
