品牌：AUO友达
尺寸：15英寸
型号：G150XTN06.6
分辨率：1024(RGB)×768 , XGA
工作温度：-30 ~ 85 °C
储存温度：-30 ~ 85 °C
外观尺寸（LCM）：---
显示（AA）尺寸：304.128×228.096 mm (W×H)
背光亮度：450cd/m2 (Typ.)
对比度：800:1 (Typ.) (透射)
可视角度：80/80/70/80 (Typ.)(CR≥10)
响应时间：5.7/2.3 (Typ.)(Tr/Td) ms
接口：LVDS (1 ch, 6/8-bit)
PIN数：20pin
全国咨询服务热线:021-54808966

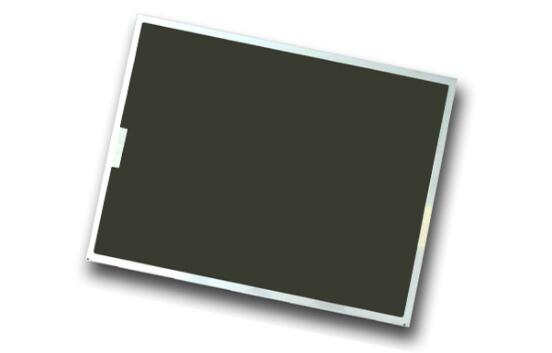

一：友达15寸液晶模组G150XTN06.6基本概况
| 品 牌 | 友达 AUO |
| 面板型号 | G150XTN06.6 |
| 作业温度 | -30 ~ 85 °C |
| 保存温度 | -30 ~ 85 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 15英寸 |
| 解析度/分辨率 | 1024(RGB)×768 , XGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 4:3 |
| 点间距 | 0.099×0.297 mm(W×H) |
| 像素间距 | 0.297×0.297 mm (W×H) |
| 风景肖像 | 风景模式 |
| 模组重量 | 1.25Kgs (Typ.) |
| 表面处理 | -- |
| 显示区域 | 304.128×228.096 mm (W×H) |
| 可视区域 | 307.4×231.3 mm(W×H) |
| 外观尺寸 | -- |
| 外观厚度 | 12.0(Max.) mm |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 450cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 显示色域 | 60% NTSC (CIE1931) |
| 响应时间 | 5.7/2.3 (Typ.)(Tr/Td) ms |
| 可视角度 | 80/80/70/80 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.311; Wy:0.322 |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(5 points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | -- |
| 背光电路 | 含LED驱动器 |
| 输入电压 | 12.0 (Typ.) |
| 背光功耗 | -- |
| 信号接口 | LVDS (1 ch, 6/8-bit) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | 450/750mA (Typ./Max.) |
| 面板功率 | 1.485/2.475W (Typ./Max.) |
| 接口类型 | 端子 |
| 接口间距 | 1.25mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 20pin |
