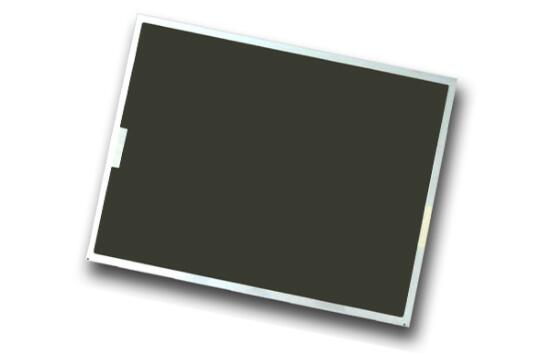

品牌：AUO友达
尺寸：15英寸
型号：G150XVN01.1
分辨率：1024(RGB)×768 , XGA
工作温度：-10 ~ 70 °C
储存温度：-30 ~ 70 °C
外观尺寸（LCM）：326.5×253.5 mm (H×V)
显示（AA）尺寸：304.128×228.096 mm (H×V)
背光亮度：300cd/m2 (Typ.)
对比度：1500:1 (Typ.) (透射)
可视角度：89/89/89/89 (Typ.)(CR≥10)
响应时间：20/15 (Typ.)(Tr/Td)
接口：LVDS (1 ch, 6/8-bit)
PIN数：30pin
全国咨询服务热线:021-54808966
一：友达15寸液晶模组G150XVN01.1基本概况
| 品 牌 | 友达 AUO |
| 面板型号 | G150XVN01.1 |
| 作业温度 | -10 ~ 70 °C |
| 保存温度 | -30 ~ 70 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 15英寸 |
| 解析度/分辨率 | 1024(RGB)×768 , XGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 4:3 (H×V) |
| 点间距 | 0.099×0.297 mm(W×H) |
| 像素间距 | 0.297×0.297 mm (W×H) |
| 风景肖像 | 风景模式 |
| 模组重量 | 910g(Max.) |
| 表面处理 | 雾面 |
| 显示区域 | 304.128×228.096 mm (H×V) |
| 可视区域 | 307.2(H) × 231.1(V) |
| 外观尺寸 | 326.5×253.5 mm (H×V) |
| 外观厚度 | 9.6 (Typ.) |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 300cd/m² (Typ.) |
| 对比度 | 1500:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 显示色域 | 72% NTSC (CIE1931) |
| 响应时间 | 20/15 (Typ.)(Tr/Td) |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.300; Wy:0.325 |
| 亮度变动 | 1.33 (Max.)(5 points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 30K(Typ.) (Hours) |
| 背光电路 | 含LED驱动器 |
| 输入电压 | 12.0±1.2V |
| 背光功耗 | 7.8/12.0W (Typ./Max.) |
| 信号接口 | LVDS (1 ch, 6/8-bit) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | 0.7/0.85A (Typ./Max.) |
| 面板功率 | 2.3/3.0W (Typ./Max.) |
| 接口类型 | 端子 |
| 接口间距 | 1.0mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 30pin |
