品牌：友达AUO
尺寸：15.6英寸
型号：15.6英寸
分辨率：1920(RGB)×1080 , FHD
工作温度：-10 ~ 60°C
储存温度：-20~ 60 °C
外观尺寸（LCM）：363.8(W)×215.9(H) mm
显示（AA）尺寸：344.16(W)×193.59(H) mm
背光亮度：300 cd/m2 (Typ.)
对比度：700:1 (Typ.) (透射)
可视角度：80/80/70/70 (Typ.)(CR≥10)
响应时间：6/3 (Typ.)(Tr/Td) ms
接口：eDP (2 Lanes)
PIN数：30pin
全国咨询服务热线:021-54808966

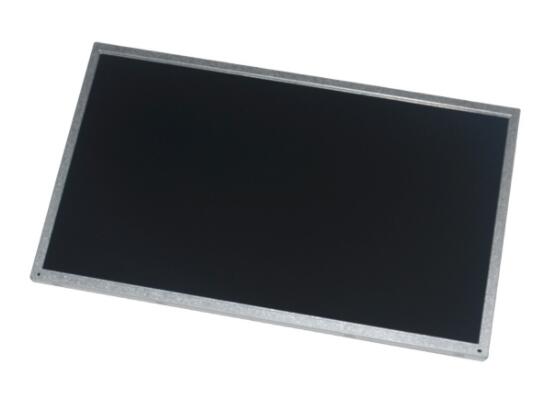

一：友达15.6寸液晶模组G156HTN01.0基本概况
| 品 牌 | 友达 AUO |
| 面板型号 | G156HTN01.0 |
| 作业温度 | -10 ~ 60 °C |
| 保存温度 | -20 ~ 60 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 15.6英寸 |
| 解析度/分辨率 | 1920(RGB)×1080 , FHD |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 16:9 (H:V) |
| 点间距 | 0.05975×0.17925 mm |
| 像素间距 | 0.17925×0.17925 mm |
| 风景肖像 | 风景模式 |
| 模组重量 | 400g (Max.) |
| 表面处理 | 雾面，Hard coating (3H) |
| 显示区域 | 344.16(W)×193.59(H) mm |
| 可视区域 | 347.06(W)×196.49(H) mm |
| 外观尺寸 | 363.8(W)×215.9(H) mm |
| 外观厚度 | 中厚 (PCBA平直, 厚度3.4~4.0mm) |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 300 cd/m² (Typ.) |
| 对比度 | 700:1 (Typ.) (透射) |
| 显示颜色 | 262K (6-bit) |
| 显示色域 | 60% NTSC (CIE1931) |
| 响应时间 | 6/3 (Typ.)(Tr/Td) ms |
| 可视角度 | 80/80/70/70 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.313; Wy:0.329 |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 15K(Typ.) (Hours) |
| 背光电路 | 含LED驱动器 |
| 输入电压 | 6.0/12.0/21.0V (Min./Typ./Max.) |
| 背光功耗 | 4.3W (Max.) |
| 信号接口 | eDP (2 Lanes) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | 606mA (Max.) |
| 面板功率 | 1.0W (Max.) |
| 接口类型 | 端子 |
| 接口间距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 30pin |
