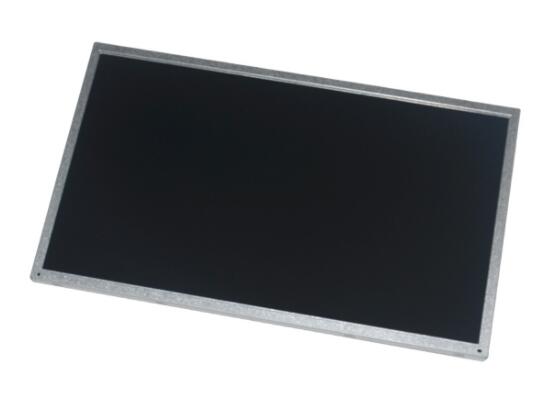

品牌：友达AUO
尺寸：15.6英寸
型号：G156XW01V3
分辨率：1366(RGB)×768 , WXGA
工作温度：0 ~ 60 °C
储存温度：-20~ 60 °C
外观尺寸（LCM）：363.8×215.9 mm (H×V)
显示（AA）尺寸：344.232×193.536 mm
背光亮度：400 cd/m2 (Typ.)
对比度：500:1 (Typ.) (透射)
可视角度：85/85/80/80 (Typ.)(CR≥10)
响应时间：6/2 (Typ.)(Tr/Td) ms
接口：LVDS(1ch,6/8-bit)
PIN数：30pin
全国咨询服务热线:021-54808966
一：友达15.6寸液晶模组G156XW01V3基本概况
| 品 牌 | 友达 AUO |
| 面板型号 | G156XW01 V3 |
| 作业温度 | 0 ~ 60 °C |
| 保存温度 | -20 ~ 60 °C |
| RoHS状态 | RoHS |
| 面板尺寸 | 15.6英寸 |
| 解析度/分辨率 | 1366(RGB)×768 , WXGA |
| 像素配置 | RGB垂直条状 |
| 模组比例 | 16:9 (H:V) |
| 点间距 | 0.084×0.252 mm (H×V) |
| 像素间距 | 0.252×0.252 mm (H×V) |
| 风景肖像 | 风景模式 |
| 模组重量 | 0.94/1.04Kgs (Typ./Max.) |
| 表面处理 | 雾面，Hard coating (3H) |
| 显示区域 | 344.232×193.536 mm |
| 可视区域 | 347.54×196.83 mm (H×V) |
| 外观尺寸 | 363.8×215.9 mm (H×V) |
| 外观厚度 | 9.3±0.5 |
| 触摸屏 | 无 |
| 显示模式 | TN，常白显示，透射式 |
| 背光亮度 | 400 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) |
| 显示颜色 | 16.2M (6-bit + FRC) |
| 显示色域 | 67% NTSC (CIE1931) |
| 响应时间 | 6/2 (Typ.)(Tr/Td) ms |
| 可视角度 | 85/85/80/80 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.313; Wy:0.329 |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 灯管位置 | 侧入式光源 |
| 背光模式 | WLED |
| 灯管寿命 | 50K(Typ.) (Hours) |
| 背光电路 | 含LED驱动器 |
| 输入电压 | 12.0±1.2V |
| 背光功耗 | 6.0/7.2W (Typ./Max.) |
| 信号接口 | LVDS (1 ch, 8-bit) |
| 面板电压 | 5.0V (Typ.) |
| 面板电流 | 0.43/0.50A (Typ./Max.) |
| 面板功率 | 2.15/2.60W (Typ./Max.) |
| 接口类型 | 端子 |
| 接口间距 | 1.0mm |
| 接口数量 | 1 pcs |
| 接口pin数 | 30pin |
